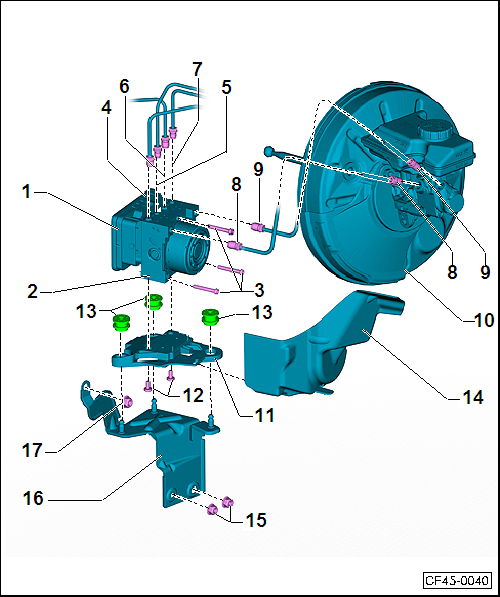

组装概览 - 控制单元、液压单元 1 -  ABS 控制单元 -J104- q   拆卸和安装 → Kapitel 2 -  ABS 液压单元 -N55- q   拆卸和安装 → Kapitel 3 -  螺栓 q   分两个步骤交替拧紧螺栓 q   1.阶段：暂时拧紧到：1 Nm 至 1.5 Nm q   2.阶段：最后拧紧到：2.5 Nm 4 -  制动管路 q   至右后制动钳 q   标识：Ø5.25 mm 以及带有 M11×1 螺纹的接合螺钉 q   14 Nm 5 -  制动管路 q   至左前制动钳 q   标识：Ø5.25 mm 以及带有 M11×1 螺纹的接合螺钉 q   14 Nm 6 -  制动管路 q   至右前制动钳 q   标识：Ø5.25mm 以及带有 M11 x 1 螺纹的接合螺钉 q   14 Nm 7 -  制动管路 q   至左后制动钳 q   标识：Ø5.25 mm 以及带有 M11×1 螺纹的接合螺钉 q   14 Nm 8 -  制动管路 q   从制动主缸的主活塞回路至液压单元 q   标识：Ø6 mm 以及带有 M11×1 螺纹的接合螺钉 q   14 Nm 9 -  制动管路 q   从制动主缸的第二活塞回路至液压单元 q   标识：Ø6 mm 以及带有 M11×1 螺纹的接合螺钉 q   14 Nm 10 -  制动助力器 q   拆卸和安装 → Kapitel 11 -  支架 12 -  螺栓 q   8 Nm 13 -  橡胶减震器 14 -  隔热板 → 电子配件目录(ETKA)配置 15 -  六角螺母 q   20 Nm 16 -  支架 17 -  六角螺母 q   20 Nm
