组装概览 - 前制动器（类型Ⅰ）
hinweis  提示
t  每次更换完制动器摩擦片后，在车辆静止时踩下制动器踏板数次，使制动器摩擦片正确位于其正常工作位置。
t  使用制动器加注和排放装置 -VAS 5234-排出制动液储液罐中的制动液。
t  在拆下制动钳或断开制动管前，安装制动器踏板装载器 -V.A.G 1869/2-（进行此步骤时，要对系统卸压）。

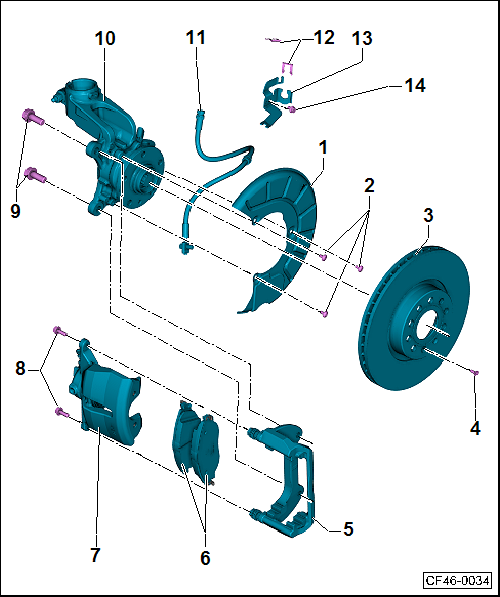

CF46-0034
1 -  盖板
2 -  螺栓
q   3 个
q   12 Nm
3 -  制动盘
q   内部通风
q   磨损极限 → Kapitel
q   两侧同时更换
q   在拆卸前先拆下制动钳和制动器支架
4 -  螺栓
q   8 Nm
5 -  制动器支架
q   在制动摩擦片导向表面涂一层薄的锂基润滑脂 G 052150 A2
6 -  制动摩擦片
q   厚度：14 mm 不包括制动底板
q   磨损极限：2 mm 不包括制动底板
q   检查厚度
→ 手册
q   两侧同时更换
q   拆卸和安装 → Kapitel
7 -  制动钳
q   更换制动摩擦片时不要断开制动管
q   拆卸和安装 → Kapitel
q   维修 → Kapitel
→ 电子配件目录(ETKA)配置
8 -  六角螺栓
q   每次拆卸后都要更换
q   35 Nm
9 -  螺纹复合螺栓
q   如果重复使用则要清洁
q   200 Nm
10 -  车轮轴承壳体
q   带有拧上螺栓的制动器支架
→ 电子配件目录(ETKA)配置
11 -  带有环形接头和空心螺母的制动软管
q   确保安装位置正确
q   35 Nm
12 -  固定夹
13 -  支架
q   因车辆装备不同，支架外形变化不同
14 -  螺栓
q   8 Nm
