 提示
|

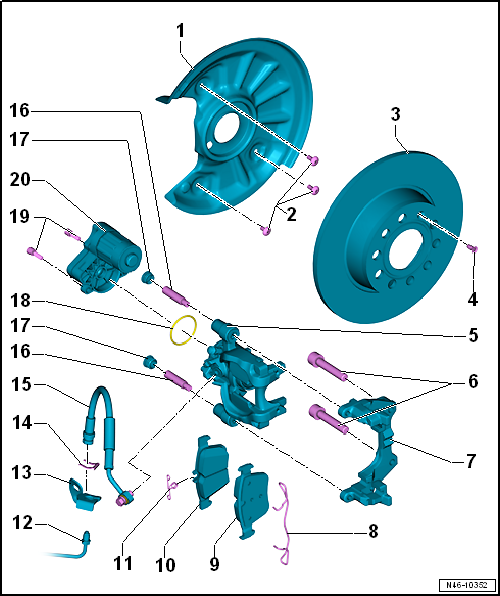

| 1 - | 制动器挡泥板 |
| q | 配置 → 电子配件目录(ETKA) |
| 2 - | 螺栓 |
| q | 12 Nm |
| 3 - | 制动盘 |
| q | 磨损极限 → Kapitel |
| q | 绝不可强行从轮毂上拆下制动盘。必要时使用松动液，否则会损坏制动盘 |
| q | 磨损后，两侧同时更换 |
| q | 在拆卸前先拆下制动钳和制动器支架 |
| 4 - | 螺栓 |
| q | 8 Nm |
| 5 - | 制动钳 |
| q | 更换制动摩擦片时不可断开制动管 |
| q | 拆卸和安装 → Kapitel |
| q | 维修 → Kapitel |
| q | 拆卸和安装后，执行“基础设定” → 车辆诊断测试器 |
| 6 - | 多内角螺栓 |
| q | 使用组合插口 -T10035-来拆卸和安装 |
| q | 每次拆卸后都要更换 |
| q | 90 Nm + 继续旋转 90° |
| 7 - | 制动器支架 |
| 8 - | 固定弹簧 |
| 9 - | 外制动摩擦片 |
| q | 厚度：11 mm 不包括制动底板 |
| q | 磨损极限：2 mm 不包括制动底板 |
| q | 检查厚度
→ 手册
|
| q | 两侧同时更换 |
| q | 拆卸和安装 → Kapitel |
| 10 - | 内制动摩擦片 |
| q | 带弹簧 |
| q | 厚度：11 mm 不包括制动底板 |
| q | 磨损极限：2 mm 不包括制动底板 |
| q | 检查厚度
→ 手册
|
| q | 两侧同时更换 |
| q | 拆卸和安装 → Kapitel |
| 11 - | 弹簧 |
| q | 仅安装在内制动摩擦片上 |
| q | 确保安装位置正确 |
| 12 - | 制动管路 |
| q | 14 Nm |
| 13 - | 支架 |
| q | 固定在车身纵梁上 |
| 14 - | 固定夹 |
| 15 - | 带有环形接头和空心螺母的制动管 |
| q | 连接到制动钳，35 Nm |
| q | 连接到制动管路，14 Nm |
| 16 - | 导向销 |
| q | 35 Nm |
| 17 - | 盖子 |
| q | 用于导向销 |
| 18 - | 密封环 |
| q | 用于驻车制动电机 |
| q | 更换 |
| 19 - | 内六角螺栓 |
| q | 8 Nm |
| 20 - | 驻车制动电机 |
| q | 拆卸和安装 → Kapitel |
