拆卸和安装制动摩擦片 / 衬片
CF46-0035

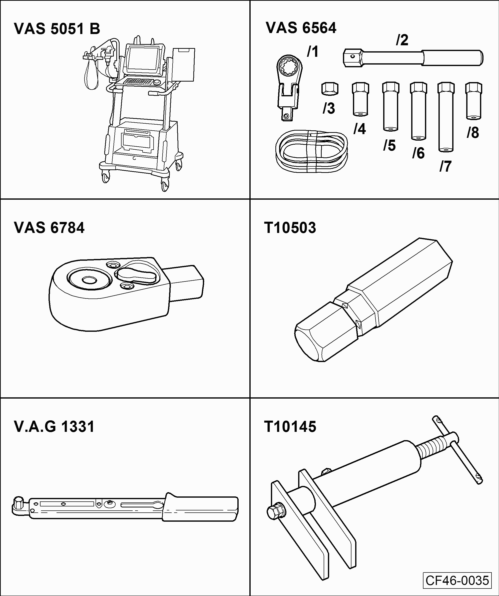

所需要的专用工具和维修设备
t  车辆诊断、测试与信息系统 -VAS 5051B-
t  用于制动放液的工具组件 -VAS 6564-
t  带棘齿的工具组合 -VAS 6784-
t  转接头(7 mm) -T10503-
t  扭力扳手 -V.A.G 1331-
t  活塞复位工具 -T10145-

拆卸

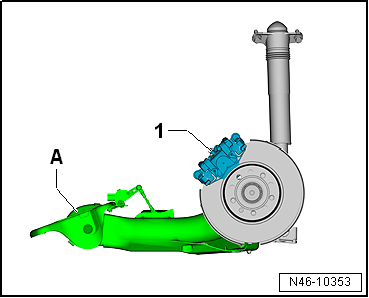

制动钳安装位置（扭力梁车桥）：
1 -  制动钳
A -  扭力梁车桥
  N46-10353

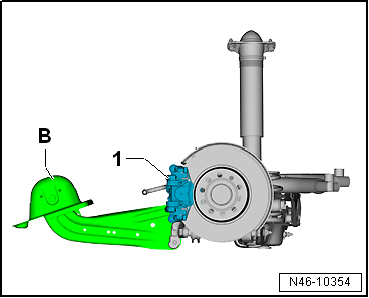

制动钳安装位置（多连杆式悬挂）：
1 -  制动钳
B -  多连杆式悬挂
如果要重复使用制动摩擦片，则要对其标记。安装时将它们安装在原来位置，否则制动力会不均匀。
hinweis  提示
不要脱开驻车制动器电机的插头连接。
l  不对电子机械式驻车制动器操作。
–  拆下车轮。
拆卸前必须用车辆诊断测试器缩回制动钳活塞。
在缩回活塞前，先从制动液储液罐中吸出制动液。否则，当储液罐注满时，制动液会溢出并引起损坏。
–  连接车辆诊断测试器，并使用车辆诊断测试器缩回活塞。
Vorsicht image   当心！
弹簧受力张紧。拆卸时注意避免受伤。
  N46-10354

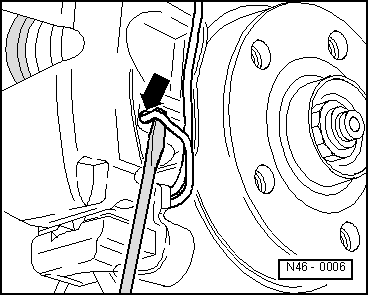

–  使用螺丝刀-A-撬起固定弹簧-1-使制动器摩擦片脱出制动钳-箭头-。这样做时，用另一只手撑起固定弹簧。
  N46-10355
–  拆卸盖子-箭头-。
  N46-10357

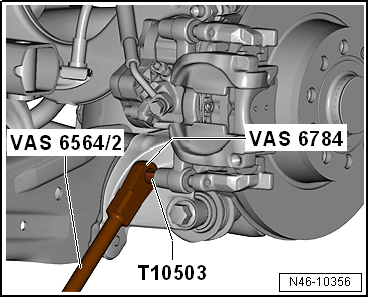

–  使用7 mm 转接头 -T10503-和带棘齿的工具组合 -VAS 6784-旋出制动钳上的两个导向销。
  N46-10356

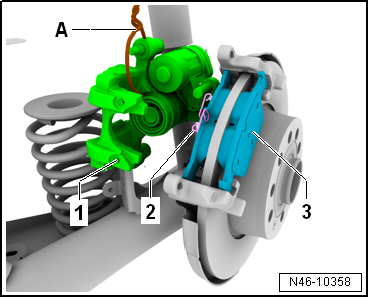

–  取下制动钳-1-并用钢丝-A-固定，使制动钳的重量不会拉紧或损坏制动管。
hinweis  提示
使用车辆诊断测试器来缩回活塞，这一点很重要！活塞中的止推螺母安装在浮动轴承上，使得活塞只能被压出而无法被拉回，因此只能缩回带有止推螺母的螺杆。
Vorsicht image   当心！
拆卸前，必须用车辆诊断测试器缩回活塞。
  N46-10358

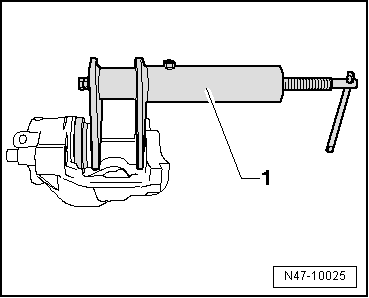

–  使用活塞复位工具 -T10145-完全压回活塞。
  N47-10025
–  拆卸制动摩擦片-2 和 3-。
清洁：
achtung image   注意！
不可用压缩空气吹干制动系统；由此产生的灰尘会危害健康！
–  彻底清洁制动器支架和制动摩擦片接触表面并清除锈蚀。
–  清洁制动钳。
仅使用酒精来清洁制动钳壳体。
安装
  N46-10358
–  向制动器支架中装入内制动摩擦片-2-和外制动摩擦片-3-。
  N46-10358
–  安装制动钳，并使用转接头 -T10503-和带棘齿的工具组合 -VAS 6784-拧紧制动钳的两个导向销。
  N46-10356
–  安装盖罩-箭头-。
  N46-10357
–  在制动钳的孔中-箭头-装入制动摩擦片固定弹簧。
hinweis  提示
确保固定弹簧已放置正确。
使用车辆诊断测试器伸出活塞后，还必须对制动系统进行基本设定。
–  使用车辆诊断测试器对制动系统进行基本设定。
–  安装车轮。
拧紧力矩
t  → Kapitel „后制动器 - 装配一览“
t  车轮螺栓
→ 修理组：44
。
hinweis  提示
更换制动摩擦片后检查制动液位。
