拆卸和安装制动钳
CF46-0035
所需要的专用工具和维修设备
t  车辆诊断、测试与信息系统 -VAS 5051B-
t  用于制动放液的工具组 -VAS 6564-
t  带棘齿的工具组合 -VAS 6784-
t  转接头(7 mm) -T10503-
t  扭力扳手 -V.A.G 1331-
t  活塞复位工具 -T10145-


t  制动器踏板加载器 -V.A.G 1869/2-或-FVG1869/2G-
拆卸
此步骤仅能应用于更换制动钳或后续维修工作。
hinweis  提示
不要分离驻车制动器电机。
–  拆下车轮。
拆卸前必须用车辆诊断测试器缩回制动钳活塞。
在缩回活塞前，先从制动液储液罐中吸出制动液。否则，当储液罐注满时，制动液会溢出并引起损坏。
–  连接车辆诊断测试器，并使用车辆诊断测试器缩回活塞。
  W00-0679

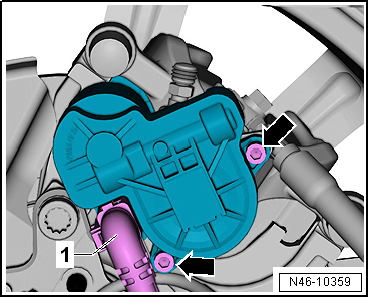

–  旋出驻车制动电机的螺栓-箭头-。
–  取下驻车制动电机，并在不断开插头的情况下将其放置到一侧。
  N46-10359

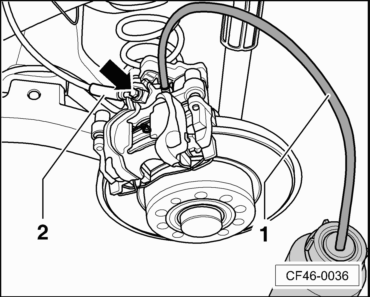

–  将排气瓶的排气软管-1-连接到制动钳排气阀上。
–  打开排气阀。

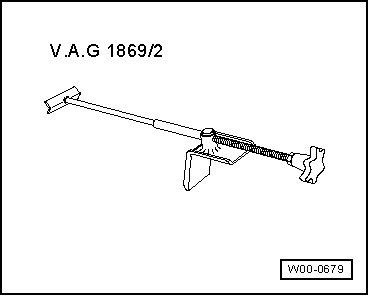

–  安装制动踏板加载器 -V.A.G 1869/2-或-FVG1869/2G-。
–  关闭排气阀并拆下排气瓶。
–  旋出螺栓-箭头-，拆下制动软管-2-。
Vorsicht image   当心！
弹簧受力张紧。拆卸时注意避免受伤。
  CF46-0036
–  使用螺丝刀-A-，在-箭头-位置撬起固定弹簧-1-，使制动器摩擦片脱出制动钳。同时，用另一只手-B-撑起固定弹簧。
  N46-10355
–  拆卸盖子-箭头-。
  N46-10357
–  使用7 mm 转接头 -T10503-和带棘齿的工具组合 -VAS 6784-旋出制动钳上的两个导向销。
–  从制动器支架上拉下制动钳。
安装
l  将装好固定弹簧的制动摩擦片放置到制动器支架上。
–  使用新的自锁型螺栓将制动钳紧固到制动器支架上。
驻车制动器电机的环形凹槽和接触表面必须干净。
–  安装新密封环。
–  使用 E11 Torx 插口稍稍使螺杆回转，直到能正确安装驻车制动器电机。
–  小心地安装驻车制动器电机，同时确保密封件正确放置。
确保驻车制动器电机与制动钳齐平。禁止使用紧固螺栓将驻车制动器电机拉到制动钳上。
–  用手拧上新的内六角螺栓，然后拧紧。
–  将制动管固定到制动钳上。
–  对制动系统进行排气 → Kapitel。
使用车辆诊断测试器伸出活塞之后还必须对制动系统进行基本设定。
–  使用车辆诊断测试器对制动系统基本设定。
–  安装车轮。
拧紧力矩
t  → Kapitel „后制动器 - 装配一览“
t  排气 → Kapitel „后制动钳 - 装配一览“。
t  车轮螺栓
→ 修理组：44
。
hinweis  提示
检查制动液液面。
  N46-10356
