 提示
|
注意！

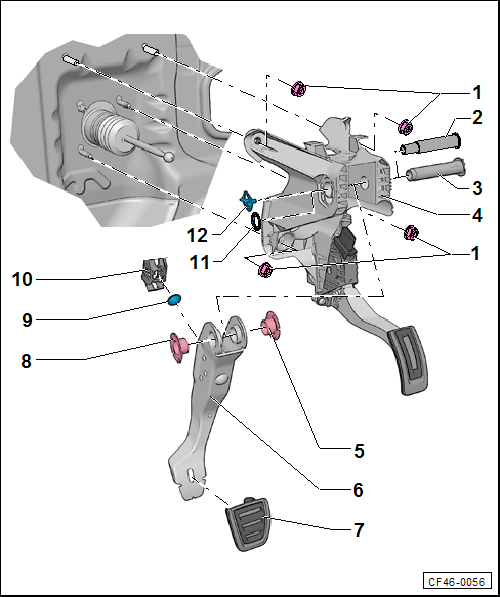

| 1 - | 自锁型六角螺母 |
| q | 每次拆卸后都要更换 |
| q | 拧紧螺栓步骤 → 插图 |
| q | 25 Nm |
| 2 - | 轴销 |
| q | 要拆卸轴销，先拆卸安装支架 |
| q | 拆卸：顺时针转动轴销，直到轴销片脱落 |
| q | 更换轴销 |
| q | 不能在轴销上涂抹润滑油。轴销必须保持干燥 |
| q | 安装：逆时针转动轴销，直到听见轴销片发出啮合的声响并停止 |
| 3 - | 轴销 |
| q | 适用于 Golf SportsVan 车辆 |
| q | 要拆卸轴销，先拆卸安装支架 |
| q | 拆卸和安装 → Kapitel |
| q | 不能在轴销上涂抹润滑油。轴销必须保持干燥 |
| 4 - | 踏板支架 |
| q | 拆卸和安装 → Kapitel |
| 5 - | 轴套 |
| q | 无法单独更换；确保安装位置正确 |
| 6 - | 制动踏板 |
| q | 从制动助力器上分离制动器踏板 → Kapitel |
| q | 连接制动器踏板到制动助力器 → Kapitel |
| q | 拆卸和安装 → Kapitel |
| 7 - | 盖罩 |
| 8 - | 轴套 |
| q | 无法单独更换；确保安装位置正确 |
| 9 - | 轴承 |
| 10 - | 固定件 |
| q | 用于制动助力器推杆的球头 |
| 11 - | 固定卡 |
| q | 适用于 Golf SportsVan 车辆 |
| q | 更换 |
| q | 固定卡保持平衡状态安装到轴销上 |
| 12 - | 固定卡 |
| q | 更换 |
| q | 插入安装支架中的两个定位孔中 |
|
 |
