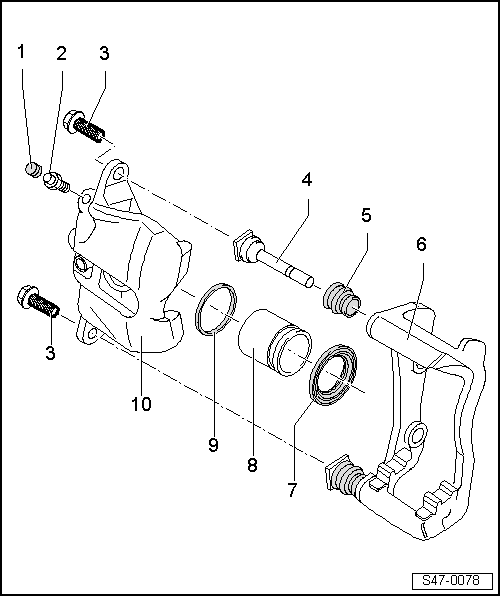

部件分解图 - 制动钳（PC57 制动器）
t  实施维修时，安装维修套件中提供的所有配件。
t  仅使用酒精来清洁制动器。
t  在制动缸、活塞和密封环上涂一层薄的锂基润滑脂 G 052 150 A2。
S47-0078
1 -  防尘盖
q   安装到排气阀上
2 -  排气阀
q   拧入前，在螺纹上涂一层薄的锂基润滑脂G 052 150 A2
q   10 Nm
3 -  六角螺栓
q   每次拆卸后都要更换
q   35 Nm
4 -  导向销
5 -  防护套
q   装在制动器支架和导向销凹槽中；预先在凹槽中涂抹润滑油，使用维修套件中的润滑油包
6 -  制动器支架
q   更改制动钳支架时，在制动钳支架上已经带有导向销和防护套，并且导向销上已涂抹足量润滑油
q   如果只是防护套或导向销损坏，则安装维修套件。使用提供的润滑油包涂抹导向销
7 -  防尘套
q   拆卸和安装 → Kapitel
q   插入活塞时注意不要损坏活塞
8 -  活塞
q   拆卸和安装 → Kapitel
q   安装前，在活塞上涂一层薄的锂基润滑脂G 052 150 A2
9 -  密封环
q   拆卸和安装 → Kapitel
10 -  制动钳
