后制动钳 - 装配一览
t  实施维修时，安装维修套件中的所有配件。
t  仅使用酒精来清洁制动器。
t  新的制动钳加注有制动液，并且已预先排气。

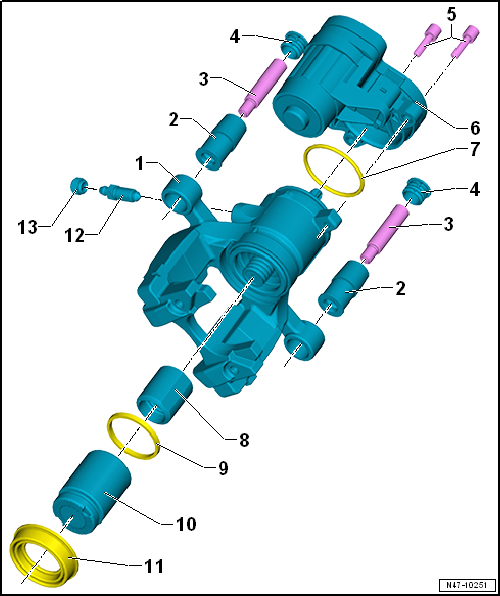

N47-10251
1 -  制动钳
2 -  套管
3 -  导向销
4 -  盖罩
5 -  内六角螺栓
q   8 Nm
6 -  驻车制动电机
7 -  密封环
q   更换
8 -  止推螺母
q   不可拆卸和安装
Vorsicht image   当心！
不得将止推螺母旋出太多，否则会损坏滚珠螺杆。
9 -  密封环
q   不可拆卸和安装
10 -  活塞
q   不可拆卸和安装
Vorsicht image   当心！
不得将活塞旋出太多，否则会损坏滚珠螺杆。
11 -  防尘套
q   拆卸和安装 → Kapitel
hinweis  提示
拆卸防尘罩时，不必断开制动管路。
12 -  排气阀
q   拧入前，在螺纹上涂一层薄的锂基润滑脂 G 052 150 A2
q   10 Nm
13 -  防尘盖
