拆卸和安装防尘套
CF47-0033

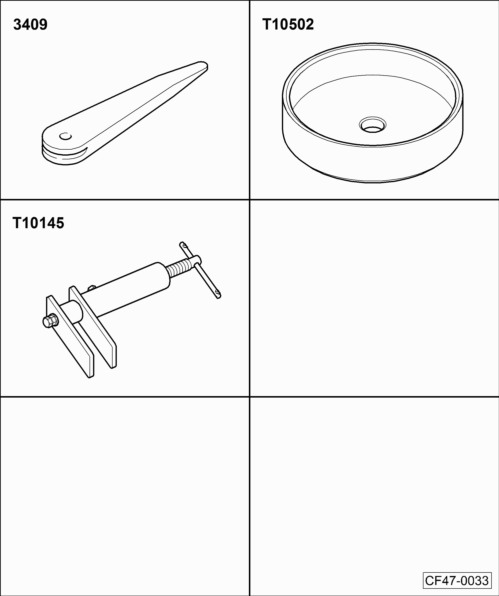

所需要的专用工具和维修设备
t  拆卸楔 -3409-或-F3409G-
t  防尘套装配工具 -T10502-
t  活塞复位工具 -T10145-

拆卸
只需要更换防护盖。
hinweis  提示
拆卸防尘套时，不必断开制动管路。
l  已将活塞缩回。
l  驻车制动器电机已拆下。
Vorsicht image   当心！
止推螺母不可能旋出太多，否则会损坏滚珠螺杆。

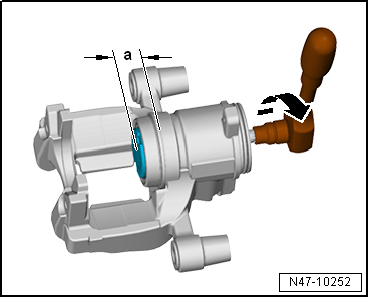

–  使用 E11Torx 插口沿-箭头-方向旋出螺杆，伸出活塞最大 20 mm（-尺寸 a-）。
  N47-10252

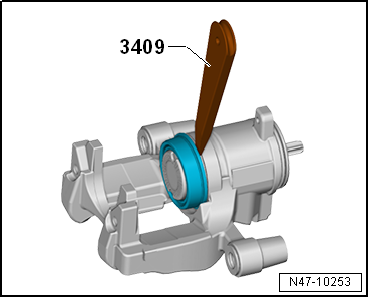

–  使用拆卸楔 -3409-或-F3409G-将防尘套从制动钳上撬下。
安装
–  只能使用酒精来清洁活塞表面和制动钳，然后风干。
  N47-10253
–  将密封防护套装入活塞中的凹槽-箭头-位置。
  N47-10254

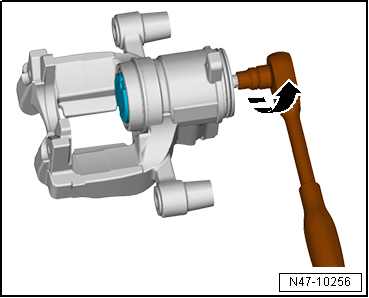

–  沿-箭头-方向旋转，缩回活塞。
  N47-10256

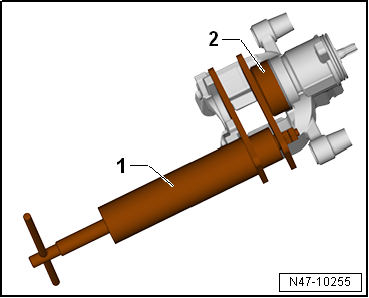

–  使用密封防尘套装配工具 -T10502--2-和活塞复位工具 -T10145--1-将防尘套推上制动钳，使得防尘套整个内圆周紧贴制动钳。
  N47-10255
