注意！

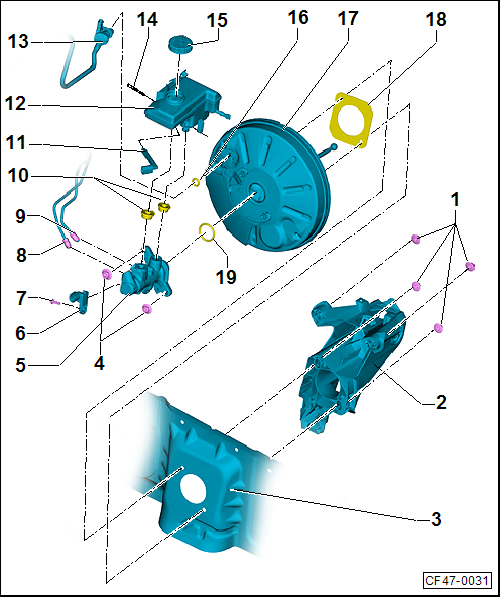

| 1 - | 自锁型六角螺母 |
| q | 每次拆卸后都要更换 |

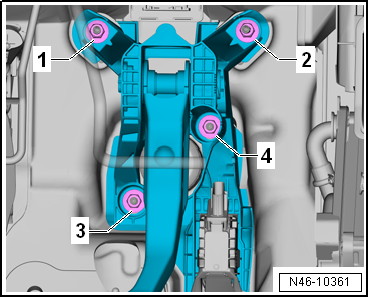

| q | 拧紧螺栓步骤 → 插图 |
| q | 25 Nm |
| 2 - | 踏板支架 |
| 3 - | 前围板 |
| 4 - | 自锁型六角螺母 |
| q | 每次拆卸后都要更换 |
| q | 23 Nm |
| 5 - | 制动主缸 |
| q | 无法维修。如果出现故障，更新整个单元 |
| q | 拆卸和安装 → Kapitel |
| 6 - | 制动灯开关 -F- |
| q | 拆卸和安装 → Kapitel |
| 7 - | 螺栓 |
| q | 8 Nm |
| 8 - | 制动管路 |
| q | 从制动主缸的次活塞至液压单元 |
| q | 14 Nm |
| 9 - | 制动管路 |
| q | 从制动主缸的主活塞至液压单元 |
| q | 14 Nm |
| 10 - | 密封塞 |
| q | 使用制动液湿润后装入制动液储液罐 |
| 11 - | 制动液液位警报开关 -F34- |
| 12 - | 制动液储液罐 |
| 13 - | 真空管 |
| q | 带有单向阀 |
| q | 插入到制动助力器 |
| q | 在某些车辆中，安装有用于制动助力器的真空传感器 -G608- → Kapitel |
| 14 - | 固定螺栓 |
| q | 8 Nm |
| 15 - | 密封盖 |
| 16 - | 密封环 |
| q | 每次拆卸后更换 |
| 17 - | 制动助力器 |
| q | 功能检查： |
| – | 发动机熄火后，紧压制动踏板数次（消除单元中的真空） |
| – | 踏上并用中等力度踩住制动踏板，并起动发动机。如果制动助力器正常工作，能感觉到制动踏板下沉 |
| q | 在发生故障时进行彻底更换（更换前，检查制动助力器真空系统） → Kapitel |
| q | 拆卸和安装 → Kapitel |
| 18 - | 密封件 |
| q | 更换 |
| q | 粘结剂（只在工厂中初次组装时才使用） |
| 19 - | 密封件 |
| q | 每次拆卸后更换 |
|
 |
