拆卸和安装组合仪表 - KX2-
所需要的专用工具和维修设备
t  车辆诊断测试仪
hinweis  提示
t  组合仪表 -KX2-中所有的指示灯都是 LED 的。如果损坏LED 不能单独更换，必须更换整个组合仪表。
t  不能分解组合仪表 -KX2-。
t  在拆卸组合仪表 -KX2-时不需要拆卸方向盘。
t  在拆卸带有组合仪表内控制单元 -J285 -的组合仪表 -KX2-时，在 “引导型故障查寻” 或 “引导型功能”模式中针对相应的控制单元选择“更换” → 车辆诊断测试器。
概述：
在组合仪表 - KX2- 内集成有以下部件：
t  组合仪表中的控制单元 - J285-
t  燃油存量显示 - G1-
t  车速表 - G21-
t  冷却液温度表 - G3-
t  转速表 - G5-
t  指示灯
拆卸
–  尽量向后下方调节方向盘，使用方向盘调节到最远范围。
–  关闭点火开关。
–  如果有，拔下点火钥匙。
–  拆卸转向柱上部饰板
→ 修理组： 68
。
–  拆卸组合仪表档板
→ 修理组： 70
。

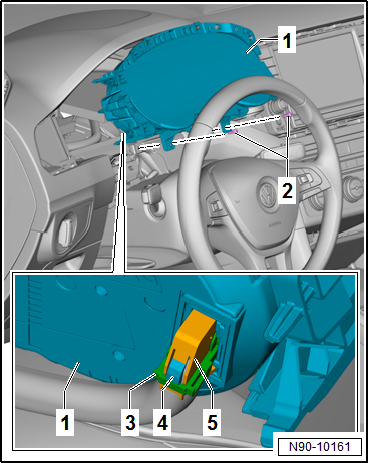

–  拧出螺栓-2-。
hinweis  提示
组合仪表 - KX2-卡入仪表板中。
–  根据导线长度将组合仪表 - KX2--1-从仪表板上脱出，尽可能贴在方向盘上。
–  按压锁止件-4-，并翻转固定卡箍-3-并从组合仪表 - KX2--1-拔下插头-5-。
–  将组合仪表 - KX2-从方向盘和仪表板之间取出。
安装
安装大体以倒序进行，同时请注意下列事项：
拧紧力矩
t  → Kapitel „组合仪表 - 装配一览“
