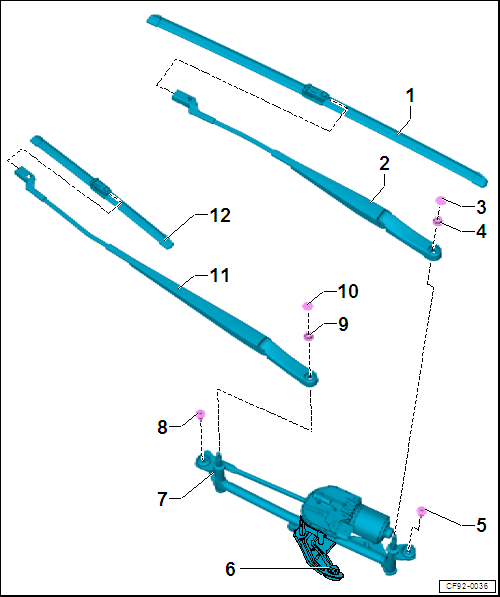

挡风玻璃刮水装置 - 装配一览 1 -  驾驶员侧车窗玻璃刮水片 q   不同长度 → 电子备件目录 q   拆卸和安装 → Kapitel 2 -  驾驶员侧车窗玻璃刮水臂 q   不同长度 → 电子备件目录 q   拆卸和安装 → Kapitel q   调整 → Kapitel 3 -  盖罩 4 -  螺母 q   20 Nm 5 -  螺栓 q   拧紧顺序 → 插图 6 -  橡胶定位套 7 -  车窗玻璃刮水器框 q   带车窗玻璃刮水器电机 - V- q   带刮水器电机控制单元 - J500- q   拆卸和安装 → Kapitel 8 -  螺栓 q   拧紧顺序 → 插图 9 -  螺母 q   20 Nm 10 -  盖罩 11 -  副驾驶员侧车窗玻璃刮水臂 q   不同长度 → 电子备件目录 q   拆卸和安装 → Kapitel q   调整 → Kapitel 12 -  副驾驶员侧车窗玻璃刮水片 q   不同长度 → 电子备件目录 q   拆卸和安装 → Kapitel 车窗玻璃刮水器电机-1- - 拧紧力矩和拧紧顺序 –  按如下顺序逐步拧紧螺栓：   步骤 螺栓 拧紧力矩 1. -3 和 1- 用手拧入至限位位置 2. -3 和 1- 8 Nm
