更换车窗玻璃刮水器电机
所需要的专用工具和维修设备

t  挤压杆 - 80-200-
  W00-11156
t  扭矩扳手 - V.A.G 1410-
  W00-11174
t  扭矩扳手 - V.A.G 1331-
Vorsicht image   当心！
受伤危险！
t  在运行没有遮盖的挡风玻璃刮水装置时存在挤压危险。
t  挡风玻璃刮水装置只允许在已安装状态下进行。
achtung image   危险！
存在损坏发动机舱盖和车窗玻璃刮水臂的危险。
在打开发动机舱盖运行挡风玻璃刮水装置前，要注意对移动部件留有足够的空间。
拆卸
–  关闭刮水器电机的 APS 功能。 → Kapitel
–  拆卸车窗玻璃刮水器框架 → Kapitel 。
  W00-11166
–  将操纵杆-4-从电机曲柄上-2-脱出。
–  拧下六角螺母 -1-。
–  从刮水器电机轴上取下电机曲柄 -2-。
–  拧出螺栓-3-。
–  从刮水器框中取出车窗玻璃刮水器电机 - V-。
安装
安装大体以倒序进行，同时请注意下列事项：
–  将电气插头连接与车窗玻璃刮水器电机 - V-连接。
–  操作“点动刮水”功能并使风窗刮水电机 -V-位于终端停止位置。
–  关闭点火开关及所有用电器。
–  拔下插头。

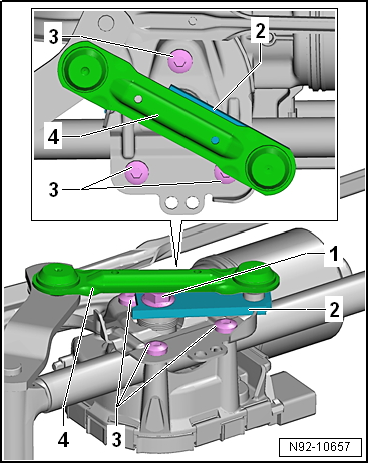

  N92-10657
–  将风窗刮水电机 -V-安装到刮水器框上。
–  旋入固定螺栓-3-。
–  将电机曲柄-2-安装到风窗刮水电机轴。
–  旋入六角螺母-1-。
hinweis  提示
不要拧紧六角螺母-1-。
–  将操纵杆-4-与电机曲柄-2-平行。
–  拧紧六角螺母-1-。
–  将操纵杆-4-与电机曲柄-2-在球头连接。
–  打开点火开关。
–  操作“点动刮水” ，并将刮水器电机 - V-运行到极限位置。
–  关闭点火开关。
–  脱开电气插头连接。
拧紧力矩
t  → Kapitel „车窗玻璃刮水器电机和车窗玻璃刮水器框 - 装配一览“
  N92-10657
