拆卸和安装清洗液储液罐
所需要的专用工具和维修设备

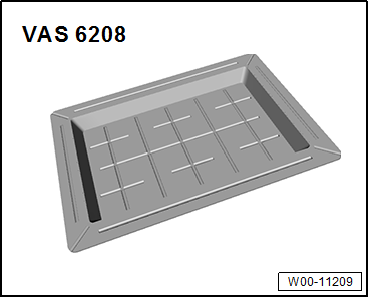

t  车间起重机收集盘 -VAS 6208-
hinweis  提示
这里仅描述带有大灯清洗系统的清洗液储液罐的拆卸和安装方法。不带有大灯清洗系统的清洗液储液罐的拆卸和安装方法大致相同。
拆卸
–  拆卸前保险杠罩
→ 修理组：63
。
–  拆卸左大灯 → Kapitel
–  必要时，拆卸左前轮罩内板
→ 修理组：66
–  将收集盘放在清洗液储液罐下面。
  W00-11209
–  脱开锁止卡-3-。
achtung image   危险！
泄漏的危险。
清洗液储液罐是整体式的设计。清洗液储液罐、加注管和加注口是不能互相分离的。如果互相分离，则有可能导致泄漏。
–  将加注口-1-从支架-2-上向上拉出。
  N92-10633

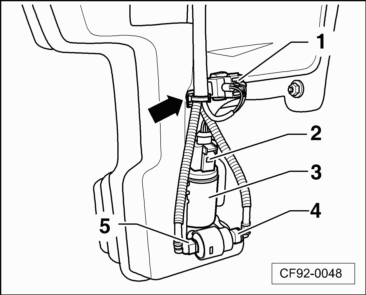

–  脱开风窗清洗液传感器的插头-1-。
–  从清洗液储液罐上脱开线束卡子-箭头-。
–  脱开风窗和后窗清洗液泵 -V59--3-的插头-2-。
–  将水管接头-4-和-5-从风窗和后窗清洗液泵 -V59--3-上脱开。
hinweis  提示
拆卸前，记录风窗和后窗清洗液泵 -V59-的接口与前风窗和后窗清洗液管接头颜色标记，以便安装。
  CF92-0048

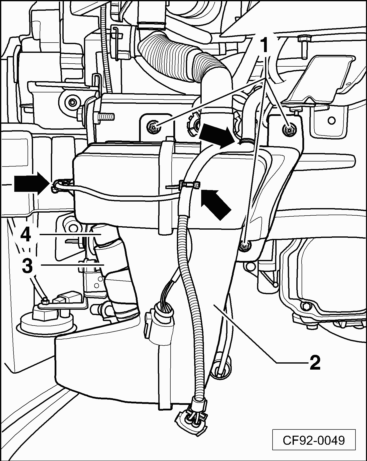

–  从大灯清洗泵-3-上拔下插头-4-。
–  从清洗液储液罐-2-上脱开线束卡子-箭头-。
–  旋出螺母-1-，并取下清洗液储液罐-2-。
安装
安装大体以倒序进行，同时注意以下事项：
hinweis  提示
风窗和后窗清洗液泵 -V59-的接口与风窗和后窗清洗液管的接头是有颜色标记的，以防止清洗液管错误地连接到风窗和后窗清洗液泵 -V59-上。在安装时必须将软管接头安装到正确颜色编码的风窗和后窗清洗液泵 -V59-的接口上。
拧紧力矩
t  → Kapitel „挡风玻璃清洗装置 - 装配一览“
  CF92-0049
