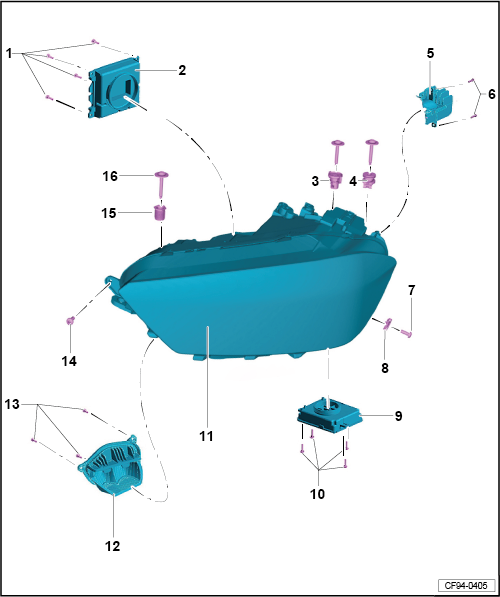

装配一览 - 带大灯随动转向的 LED 大灯
hinweis  提示
LED 大灯不能进行维修，只能整体更换。
CF94-0405
1 -  螺栓
q   4个
q   拧紧力矩：1.6 Nm
2 -  大灯电源模块
q   左大灯电源模块 -J667-
q   右大灯电源模块 -J668-
q   安装时正确装入密封件
3 -  补偿元件
4 -  调节元件
5 -  日间行车灯和驻车示宽灯控制单元
q   左侧日间行车灯和驻车示宽灯控制单元 -J860-
q   右侧日间行车灯和驻车示宽灯控制单元 -J861-
q   安装时正确装入密封件
6 -  螺栓
q   2个
q   拧紧力矩：1.6 Nm
7 -  螺栓
q   用于固定到保险杠导向型材上
q   M6
q   拧紧力矩：4 Nm
8 -  锁紧螺母
q   M6
9 -  LED 大灯电源模块 1
q   LED 右大灯电源模块 1 -A27-
q   LED 左大灯电源模块 1 -A31-
10 -  螺栓
q   4 个
q   拧紧力矩：1.6 Nm
11 -  大灯
q   拆卸和安装 → Kapitel
12 -  大灯随动转向灯泡
q   左侧大灯随动转向灯泡 -L148-
q   右侧大灯随动转向灯泡 -L149-
q   安装时正确装入密封件
13 -  螺栓
q   3 个
q   拧紧力矩：1.6 Nm
14 -  定位螺栓
q   用于调节大灯与发动机舱盖边缘平行
15 -  空心螺栓
q   用于大灯高度调节
16 -  螺栓
q   用于固定到锁支架上
q   拧紧力矩：4 Nm
