拆卸和安装转向柱开关模块
hinweis  提示
t  转向柱组合开关 -E595-是集成在转向柱电子控制单元 -J527-中的，不可以单独更换。
t  安全气囊卷簧和带滑环的复位环 -F138-是集成在转向柱电子控制单元 -J527-中的，不可以单独更换。
t  在更换控制单元时，在“引导性故障查询”中执行更换转向柱电子控制单元 -J527-。
拆卸
–  将方向盘移动到最后最低位置，使方向盘调整到最远范围。
–  拆卸方向盘
→ 修理组：48
。
–  拆卸转向柱饰板（下部）
→ 修理组：68
。
achtung image   注意！
因为静电可能有损坏电气部件的危险。
维修人员在处置燃爆式部件之前（例如，脱开电气连接），须先释放自身静电。例如：可以短暂地触摸车身或车门张紧楔等

N94-12765
–  沿-箭头 A-方向解锁插头-1-的锁止装置，并从转向柱开关上取下插头-1-。
–  沿-箭头 B-方向解锁插头-2-锁止装置，并从转向柱开关上取下插头-2-。
–  沿-箭头 C-方向脱开锁止卡，并从转向柱开关上取下插头-3-（如果有）。

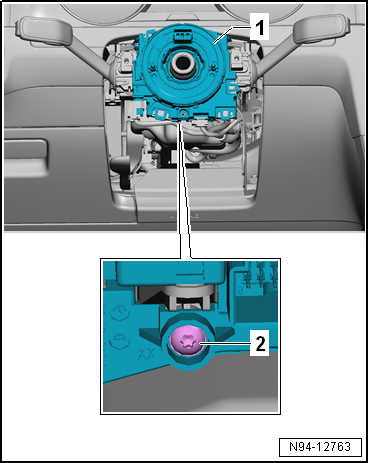

–  旋出底部的螺栓-2-，并取出转向柱开关模块-1-。
将转向柱电子控制单元 -J527-与转向柱组合开关 -E595-分离（必要时）。
  N94-12763

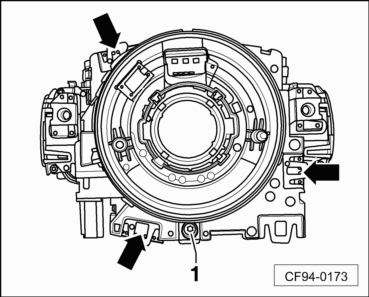

–  根据车辆装备，解锁并脱开插头-箭头-。
–  旋出螺栓-1-。
  CF94-0173

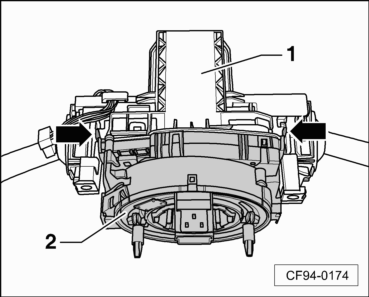

–  撬开锁止卡-箭头-，并将转向柱电子控制单元 -J527-与转向柱组合开关 -E595-分离。
安装
安装大体以倒序进行，同时注意以下事项：
  CF94-0174

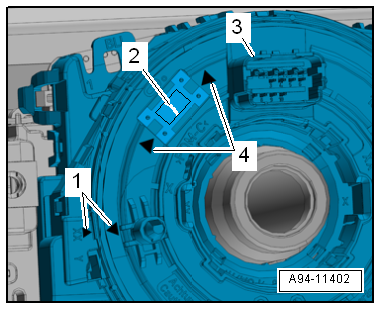

–  在安装转向柱开关模块之前，注意以下关于转向柱电子控制单元 -J527--3-的事项：
t  车轮必须处于“直线行驶位置”。
t  箭头-1- 必须互相指向。
t  线圈-2- 可以在箭头-4-之间的开口处看见。
拧紧力矩
t  → Kapitel „转向柱开关模块 - 装配一览“
  A94-11402
