拆卸和安装弯道灯和大灯照明距离调节控制单元 -J745-（自2017 年 1 月起）
hinweis  提示
在拆卸控制单元时，在引导型故障查寻或引导型功能模式中针对相应的控制单元选择更换 → 车辆诊断测试器。
拆卸
–  拆卸驾驶员侧的仪表板盖板
→ 修理组：68
。
–  拆卸膝部安全气囊（驾驶员侧）
→ 修理组：69
。
–  拆卸驾驶员脚部空间出风口
→ 修理组：87
。

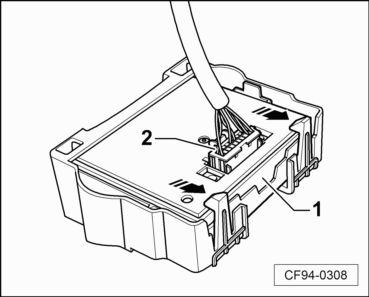

–  通过仪表板开口向后按压制动踏板轴承座上的大灯照射范围控制的控制单元支架上的防松卡，同时向上顶起大灯照射范围控制的控制单元-1-。
–  向后取出大灯照射范围控制的控制单元-1-。
–  脱开电气插头-2-。
  CF94-0308

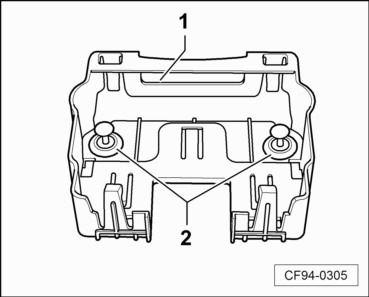

–  取出大灯照射范围控制的控制单元后可解锁大灯照射范围控制的控制单元支架-1-上的膨胀夹-2-。
–  从制动踏板上取下支架。
安装
安装大体以倒序进行，同时注意以下事项：
  CF94-0305

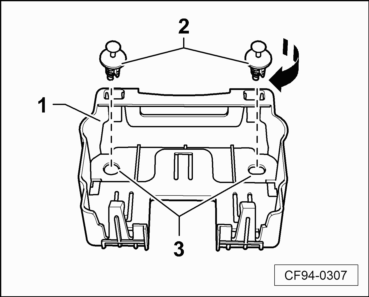

–  将膨胀销-2-推入控制单元-1-的开口-3-中。
–  通过旋转 90°锁止膨胀夹-箭头-。
  CF94-0307
