拆卸和安装车载电网控制单元 -J519-
hinweis  提示
在更换控制单元时，在引导型故障查寻 或 引导型功能模式中针对相应的控制单元选择更换 → 车辆诊断测试器。
拆卸
–  拆卸驾驶员侧的空间盖板
→ 修理组：68
。
–  拆卸-A- 柱下部饰板
→ 修理组：70
。
–  拔下驾驶员侧脚部空间照明灯的插头。
–  脱开诊断接口支架及线束的固定卡，并从车载电网控制单元 -J519-支架上脱开。
hinweis  提示

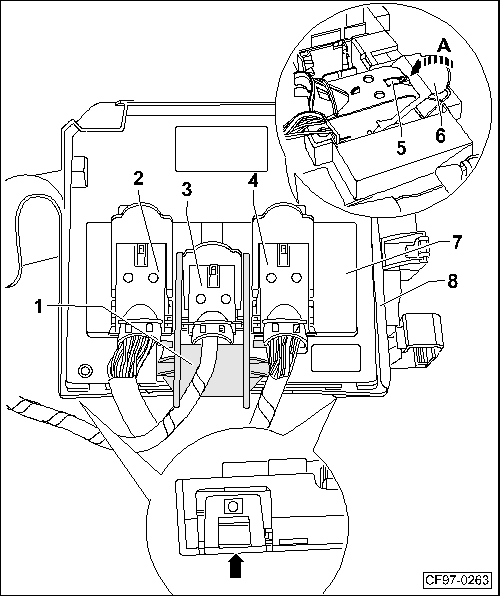

为显示完整，图中车载电网控制单元 -J519-的支架处于拆卸状态。

–  按压锁止卡-5-，并沿-箭头 A-方向转动摇臂-6-。
–  将插头-2-、-3-和-4-从车载电网控制单元 -J519--7-上取下。
hinweis  提示
插头-3-从车载电网控制单元 -J519--7-上脱开时进入到框架-1-中，此时将插头-3-向下从框架-1-中取出。
–  解锁锁止卡-箭头-，并将车载电网控制单元 -J519--7-从支架上取下。
安装
安装大体以倒序进行。
  CF97-0263
