拆卸和安装数据总线诊断接口 -J533-
提示
如果更换了控制单元，则在运行模式
引导型故障查询
或者
引导功能
中选择相应控制单元的
更换
功能
→ 车辆诊断测试器
。
拆卸
–
拆卸驾驶员侧脚部空间盖板
→ 修理组：68
。
–
必要时，拆卸膝部安全气囊
→ 修理组：69
–
必要时，拆卸驾驶员侧脚部空间出风口
→ 修理组：
–
必要时，拆卸防撞杆
→ 修理组：70
。
–
必要时，拆卸离合器踏板支撑座
→ 修理组：30
。
–

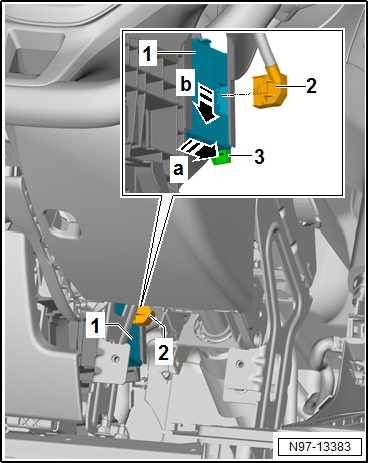

断开电插头
-2-
。
–
沿
-箭头 a-
方向脱开两侧的卡止件
-3-
。
–
将数据总线诊断接口 -J533-
-1-
向下沿
-箭头 b-
从支架中取出。
安装
安装大体以倒序进行。
