前部车身的焊缝密封
hinweis  提示
t  在维修时，应在外观和涂层厚度方面恢复焊缝密封剂的原始状态。
t  为了避免损坏和功能故障，必须抹平与装配有关的加装件区域的密封焊缝。
t  排水孔必须保持通畅。
t  所有螺栓和带 Ｍ 螺纹的焊接螺母及所有其他用于装配的螺栓和接触面必须在密封处理后保持功能正常。
t  不得将密封材料涂覆到白钢板上，而应是仅涂覆在有填料的底面上。

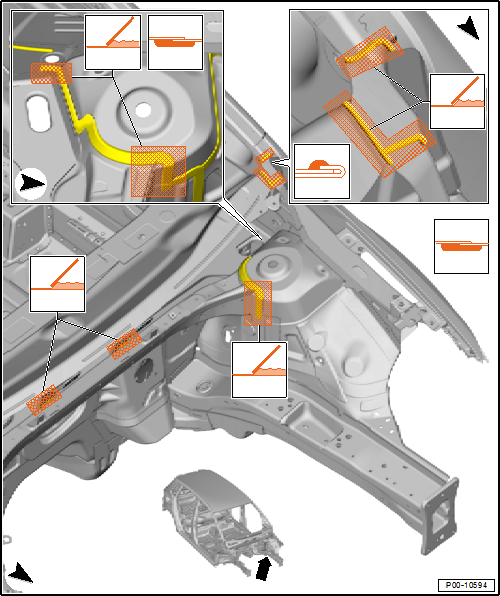

左侧发动机舱焊缝密封
P00-10594
 -  粗焊缝密封
q   进行粗焊缝密封时，必须保证密封剂总共凸出 20 mm，且密封剂高度为 2 mm。
 -  精细焊缝密封
q   进行精细焊缝密封时，必须保证密封剂凸出至少 3 mm，且密封剂高度为 0.5 mm。
 -  修平密封位置
q   涂抹密封剂后，必须修平标记的区域。

hinweis  提示
修平密封缝时要注意，不要露出需要保护的钢板边缘。必须有足够厚的 PVC 层盖住钢板。

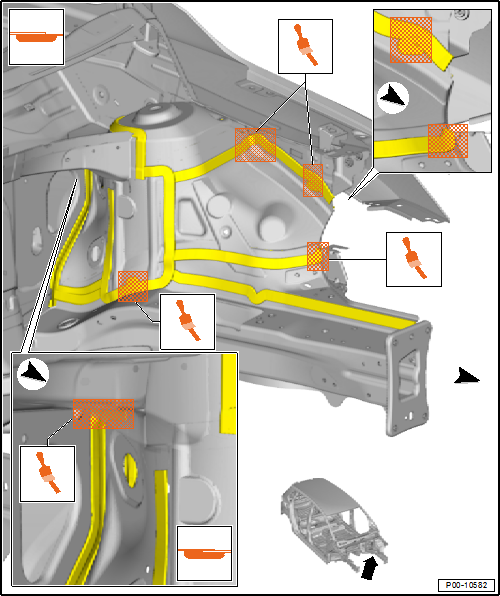

左侧发动机舱焊缝密封
P00-10582
 -  粗焊缝密封
q   进行粗焊缝密封时，必须保证密封剂总共凸出 20 mm，且密封剂高度为 2 mm。
 -  抹平密封位置
q   涂抹密封剂后，必须抹平标记的区域。

hinweis  提示
抹平密封缝时要注意，不要露出需要保护的钢板边缘。必须有足够厚的 PVC 层盖住钢板。

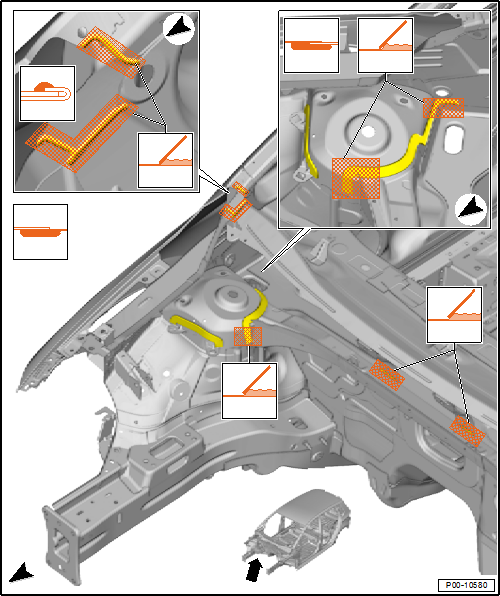

右侧发动机舱焊缝密封
P00-10580
 -  粗焊缝密封
q   进行粗焊缝密封时，必须保证密封剂总共凸出 20 mm，且密封剂高度为 2 mm。
 -  精细焊缝密封
q   进行精细焊缝密封时，必须保证密封剂凸出至少 3 mm，且密封剂高度为 0.5 mm。
 -  修平密封位置
q   涂抹密封剂后，必须修平标记的区域。

hinweis  提示
修平密封缝时要注意，不要露出需要保护的钢板边缘。必须有足够厚的 PVC 层盖住钢板。

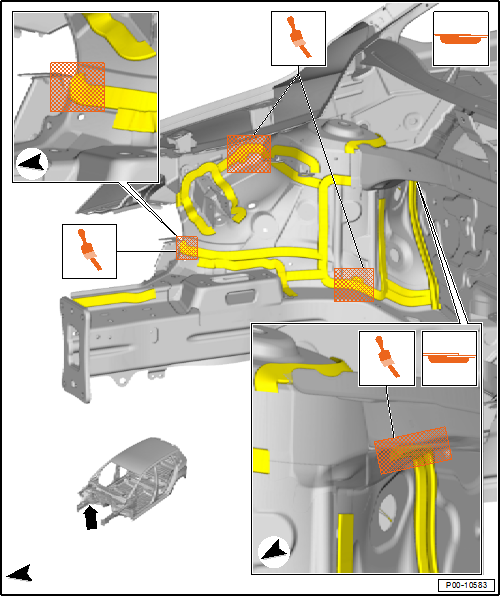

右侧发动机舱焊缝密封
P00-10583
 -  粗焊缝密封
q   进行粗焊缝密封时，必须保证密封剂总共凸出 20 mm，且密封剂高度为 2 mm。
 -  抹平密封位置
q   涂抹密封剂后，必须抹平标记的区域。

hinweis  提示
抹平密封缝时要注意，不要露出需要保护的钢板边缘。必须有足够厚的 PVC 层盖住钢板。

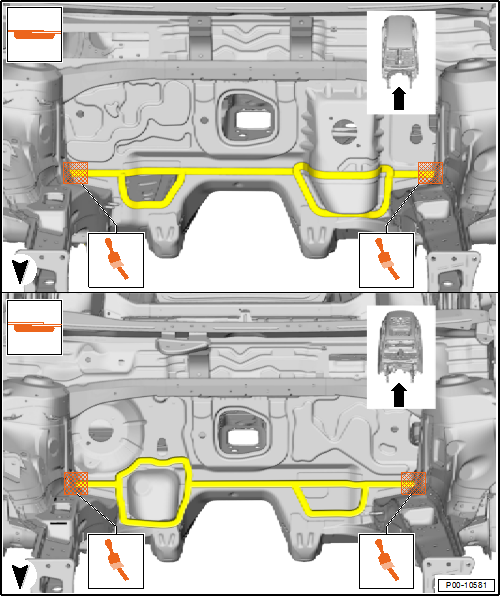

中部发动机舱焊缝密封
上方图示为左置方向盘视图
下方图示为右置方向盘视图
P00-10581
 -  粗焊缝密封
q   进行粗焊缝密封时，必须保证密封剂总共凸出 20 mm，且密封剂高度为 2 mm。
 -  抹平密封位置
q   涂抹密封剂后，必须抹平标记的区域。

hinweis  提示
抹平密封缝时要注意，不要露出需要保护的钢板边缘。必须有足够厚的 PVC 层盖住钢板。

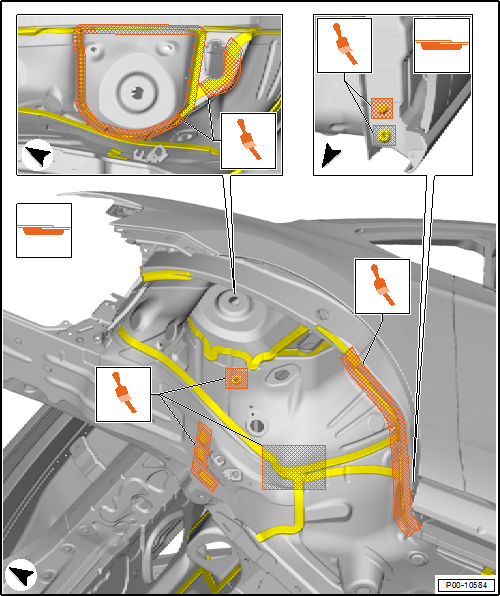

轮罩左前侧焊缝密封
图示为左侧，右侧镜面对称
P00-10584
 -  粗焊缝密封
q   进行粗焊缝密封时，必须保证密封剂总共凸出 20 mm，且密封剂高度为 2 mm。
 -  抹平密封位置
q   涂抹密封剂后，必须抹平标记的区域。

hinweis  提示
抹平密封缝时要注意，不要露出需要保护的钢板边缘。必须有足够厚的 PVC 层盖住钢板。

发动机舱盖焊缝密封
P00-10585
 -  精细焊缝密封
q   进行精细焊缝密封时，必须保证密封剂凸出至少 3 mm，且密封剂高度为 0.5 mm。
 -  抹平密封位置
q   涂抹密封剂后，必须抹平标记的区域。

hinweis  提示
抹平密封缝时要注意，不要露出需要保护的钢板边缘。必须有足够厚的 PVC 层盖住钢板。
