拆卸和安装锁支架
所需要的专用工具和维修设备

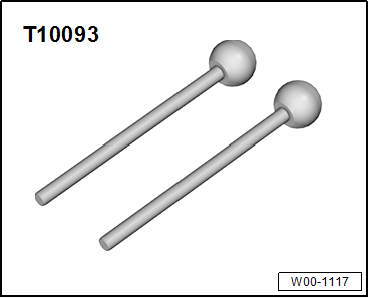

t  导杆 -T10093-
  W00-1117
t  扭矩扳手 -V.A.G 1331-
  W00-0427
t  扭矩扳手 -V.A.G 1332-
hinweis  提示
t  锁支架是一个与安全性相关的部件。因此只能维修锁支架的规定位置。
t  必须更换损坏的锁支架。
t  对于带有车距控制装置控制单元 -J428- 的车辆，必须在每次拆卸和安装或更换锁支架时，重新校准车距控制装置控制单元 -J428-。
t  车距控制装置控制单元 -J428- 提示和工作说明参见
→ 修理组： 27
拆卸
–  使用导杆 -T10093- 将锁支架移到保养位置 → Kapitel。
hinweis  提示
在对与安全系统相关的部件进行操作时，需遵守相关规定
  W00-0428
–  脱开插头-1-。
–  旋出螺栓-2-，取下前部安全气囊碰撞传感器-3-。
–  从锁支架上脱开线束-箭头-。
  CF50-0060

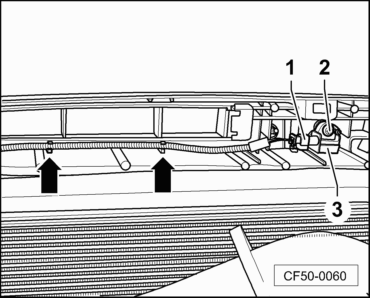

–  抬起固定卡-箭头-，将外部温度传感器-2-与支架-1-一起从保险杠支架上拆下。
  CF50-0058

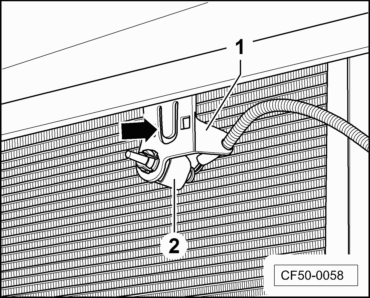

–  从锁支架上脱开外部温度传感器的线束-箭头-。

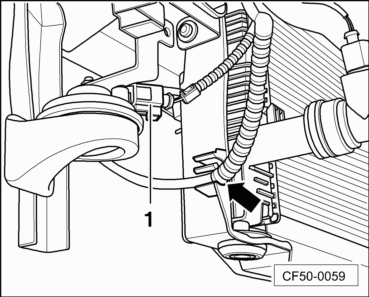

–  脱开喇叭插头-1-。
–  与另一名维修工一起将导杆 -T10093- 从左右两侧纵梁上拆下。
–  使用工作台（例如-VAS 6131A-）支撑带加装件的锁支架。
–  拆卸保险杠中间导向件和保险杠支架 → Kapitel。
–  拆卸锁支架两侧的支撑件和空气导向件 → Kapitel。
  CF50-0059
N50-11376

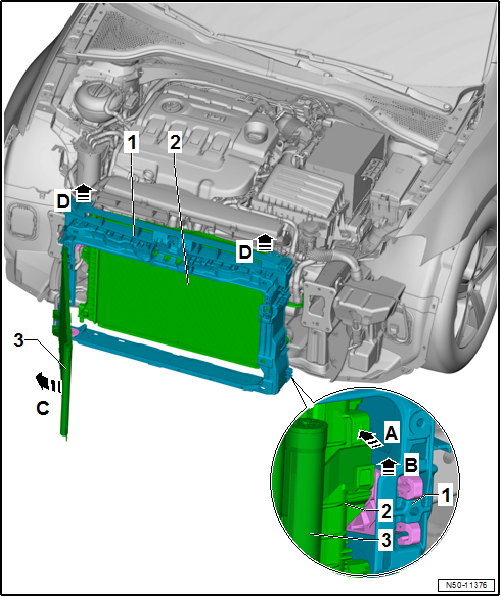

–  沿-箭头 A-方向按压增压空气散热器-2-的固定卡，沿-箭头 B-方向提起冷凝器-3-，使其与散热器-2-分离，沿-箭头 C-方向转动，使其从锁支架中脱出，但不要拆下，将其置于工作台上。
–  将增压空气散热器-2-从锁支架中脱开，但不要拆下，将其置于工作台上
→ 修理组：19，散热器 / 散热器风扇
。
–  沿-箭头 D-方向向上将锁支架-1-从散热器和冷凝器之间拉出。

hinweis  提示
t  冷凝器禁止挂在管路上。
t  冷凝器管路不允许弯折。
安装
安装大体以倒序进行，同时要注意以下事项：
hinweis  提示
t  始终将螺栓接点上的锁支架安装到长孔的最前方位置。否则在碰撞情况下锁支架会发生移动。
t  对于带有 车距控制装置控制单元 -J428- 的车辆，必须在每次松开、拆卸和安装或更换锁支架时，重新校准 车距控制装置控制单元 -J428-。
t  车距控制装置控制单元 -J428- 提示和工作说明参见
→ 修理组： 27
拧紧力矩
t  锁支架 → Kapitel „锁支架 - 装配一览“
