保养位置
所需要的专用工具和维修设备

t  导杆 -T10093-
  W00-1117

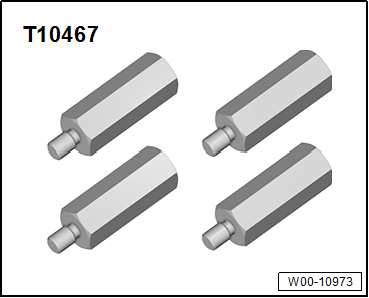

t  适配接头 -T10467-
  W00-10973
t  扭矩扳手 -V.A.G 1331-
  W00-0427
t  扭矩扳手 -V.A.G 1332-
置于保养位置
hinweis  提示
t  锁支架是一个与安全性相关的部件。因此不得维修锁支架。
t  必须更换损坏的锁支架。
t  对于带有 车距控制装置控制单元 -J428- 的车辆，必须在每次拆卸和安装或更换锁支架时，重新校准 车距控制装置控制单元 -J428-。
t  车距控制装置控制单元 -J428- 提示和工作说明参见
→ 修理组： 27
–  拆卸隔音板 → Kapitel。
–  拆卸前保险杠盖板 → Kapitel。
–  拆卸前照灯
→ 修理组： 94
。
  W00-0428
–  拧下螺栓-1-，脱开锁支架上进气导管-2-。
  CF50-0090

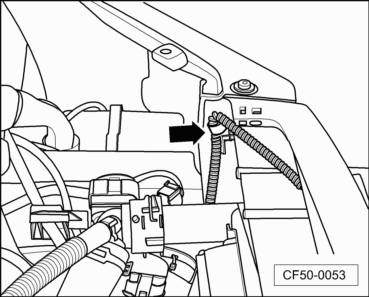

–  脱开位于锁支架左侧安全气囊传感器线束的固定卡-箭头-。
  CF50-0053

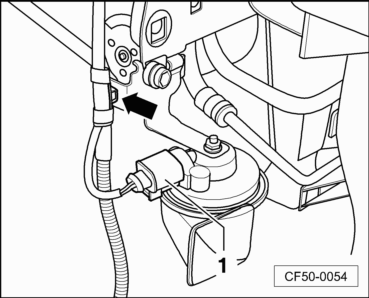

–  脱开左右两侧信号喇叭的插头-1-。
–  从锁支架上脱开线束的固定卡-箭头-。
–  从拉索连接器上脱开拉索 → Kapitel。
  CF50-0054
–  脱开发动机舱盖开关的线束插头-1-。
  CF50-0062

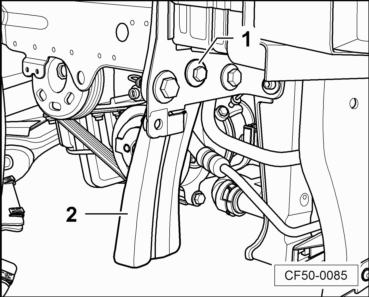

–  拧下螺栓-1-取下左右两侧支架-2-。
  CF50-0085
N50-11325

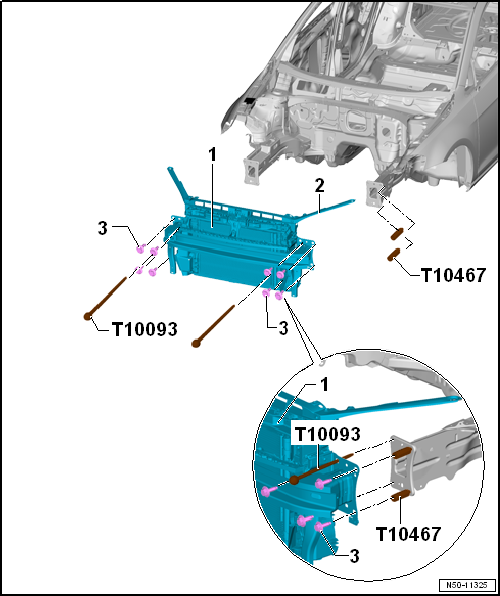

–  脱开支承件-2-上的清洗液罐的加注口
→ 修理组： 92
。
–  只旋出左右纵梁上的一个螺栓-3-。
–  将专用工具导杆 -T10093- 拧到左右两侧纵梁原螺栓的安装位置上。
–  旋出左右纵梁上的其余螺栓-3-。
–  带加装件的锁支架-1-可以在专用工具导杆 -T10093- 上向前拉出约 10 厘米。同时注意连接至锁支架的电线，必要时脱开插头连接。
–  为了保险，将专用工具左右适配接头 -T10467-（每侧 2 个）安装到左右保险杠支架和纵梁之间。

恢复保养位置

N50-11325
–  将专用工具适配接头 -T10467- 从保险杠支架和纵梁之间拆下。
–  将导杆 -T10093- 上带加装件的锁支架-1-推到纵梁上。
–  安装左右螺栓-3-。
–  拧出左右两侧导杆 -T10093-。
–  校准锁支架-1- 在纵梁和翼子板之间的位置
→ 修理组： 00
。
hinweis  提示
t  对于带有车距控制装置控制单元 -J428- 的车辆，必须在每次松开、拆卸和安装或更换锁支架时，重新校准 车距控制装置控制单元 -J428-。
t  车距控制装置控制单元 -J428- 提示和工作说明参见
→ 修理组： 27
进一步的安装大体以倒序进行，同时要注意以下事项：
hinweis  提示
t  必须注意正确装回增压空气冷却器压力软管。
t  不得卡住软管和管路。
–  调整大灯
→ 修理组： 94
拧紧力矩
t  锁支架 → Kapitel „锁支架 - 装配一览“
t  隔音板支架 → Kapitel „隔音垫 - 装配一览“
