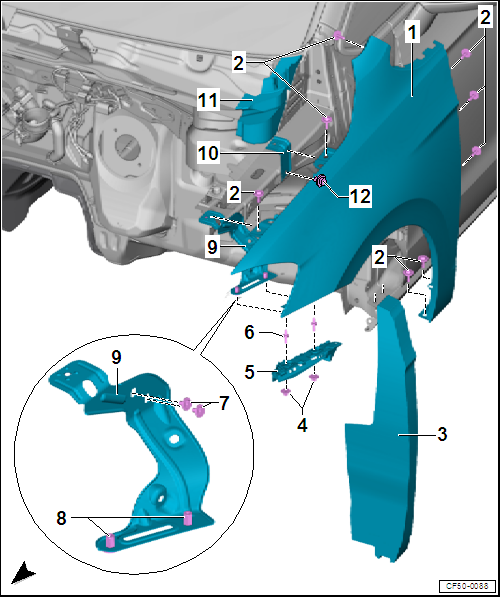

| 翼子板 - 装配一览 |
提示
| 图中显示的是左侧。右侧同理。 |
| 1 - | 翼子板 |
| q | 拆卸和安装 → Kapitel |
| 2 - | 螺栓 |
| q | 8 个 |
| q | 6.0 Nm |
| 3 - | 连接件缓冲块 |
| q | 插到翼子板和 A 柱之间 |
| 4 - | 六角螺母 |
| q | 2 个 |
| q | 2.0 Nm |
| 5 - | 导向件 |
| q | 拆卸 |
| q | 拆卸前保险杠盖板 → Kapitel |
| q | 拧下六角螺母-4-。 |
| q | 不同规格，匹配 → 电子备件目录“ETKA” |
| 6 - | 双头螺栓 |
| q | 2 个 |
| q | 6.0 Nm |
| 7 - | 螺栓 |
| q | 2 个 |
| q | 6.0 Nm |
| 8 - | 膨胀螺母 |
| q | 2 个 |
| 9 - | 翼子板支撑件 |
| 10 - | 翼子板支撑件 |
| 11 - | 翼子板缓冲块 |
| q | 插到翼子板和 A 柱上方之间 |
| 12 - | 螺栓 |
| q | 6 Nm |
