拆卸和安装拉索
拆卸

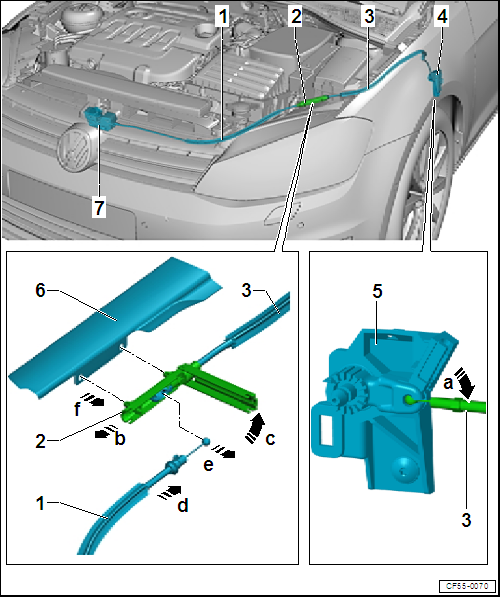

CF55-0070
–  打开发动机舱盖。
–  拆卸操纵杆 → Kapitel。
–  沿-箭头 a-方向拆卸安装支架-5-上的拉索-3-。
–  将拉索连接器-2-沿-箭头 f-方向从支承件-6-中拉出。
–  沿-箭头 b-方向稍微拉出拉索-1- 。
–  沿-箭头 c-方向打开拉索连接器罩盖。
–  沿-箭头 d-方向放松拉索-1-并沿-箭头 e-方向从拉索连接器-2-中取下拉索-1-。
hinweis  提示
拆卸和安装拉索-3-必须拆下支撑件-6- → Kapitel。

安装

hinweis  提示
t  如果将拉索-3-从安装支架上拆下，安装拉索连接器-2-时拉索-1-会反复脱钩。
t  这种情况下，将无法打开发动机舱盖。
CF55-0071
–  沿-箭头 b-方向将拉索-1-装入拉索接头 -2-。
–  沿-箭头 c-方向稍微拉出拉索连接器中的拉索-1-。
–  沿-箭头 d-方向关闭拉索连接器罩盖。
–  沿-箭头 e-方向将拉索-1-推入拉索连接器中。
–  沿-箭头 f-方向将拉索连接器-2-固定在支撑件-6-上。
–  将拉索-3-安装到安装支架-5-上并沿-箭头 a-方向固定。
–  安装操纵杆 → Kapitel。
–  在发动机舱盖关闭之前，要对操纵杆和拉索进行功能检查。
