车门安装件 - 装配一览
hinweis  提示

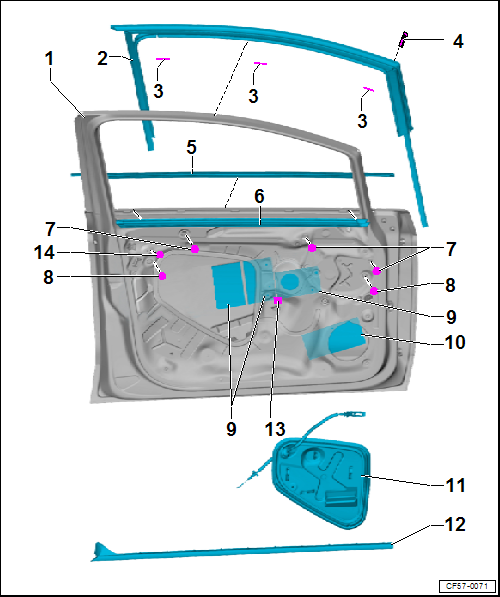

图中显示的是左侧。右侧同理。
CF57-0071
1 -  前车门
q   拆卸和安装 → Kapitel
q   调整 → Kapitel
2 -  车窗导向槽
q   拆卸和安装 → Kapitel
3 -  标签
q   3 个
q   需要时可用通用织物胶带制作
q   织物胶带必须完全遮盖开口
4 -  销钉
q   安装时销钉上的箭头指向行驶方向
5 -  外侧车窗密封条
q   拆卸和安装 → Kapitel
6 -  内侧车窗密封条
q   拆卸和安装 → Kapitel
7 -  标签
q   需要时可用通用织物胶带制作
q   织物胶带必须完全遮盖开口
8 -  标签
q   需要时可用通用织物胶带制作
q   织物胶带必须完全遮盖开口
9 -  隔音板
q   自动粘合
q   安装：
–  必要时进行剪切，250 mm x 160 mm。按照如图所示进行定位。
–  用热吹风机 -V.A.G 1416- 加热并用力压入到车门外板中。
10 -  隔音板
q   自动粘合
q   安装：
–  必要时进行剪切，200 mm x 100 mm。按照如图所示进行定位。距离下个减震器 10 mm。
–  用热吹风机 -V.A.G 1416- 加热并用力压入到车门外板中。
11 -  车门内盖板
q   拆卸和安装 → Kapitel
12 -  车门外侧密封条
q   拆卸和安装 → Kapitel
13 -  标签
q   需要时可用通用织物胶带制作
q   织物胶带必须完全遮盖开口
14 -  标签
q   需要时可用通用织物胶带制作
q   织物胶带必须完全遮盖开口
q   正方形
