拆卸和安装车窗升降器
所需要的专用工具和维修设备

t  扭矩扳手 -V.A.G 1783-
hinweis  提示
仅描述左侧车窗升降器的拆卸和安装步骤。右侧车窗升降器的拆卸和安装大体上可参照左侧。
拆卸
  W00-0990

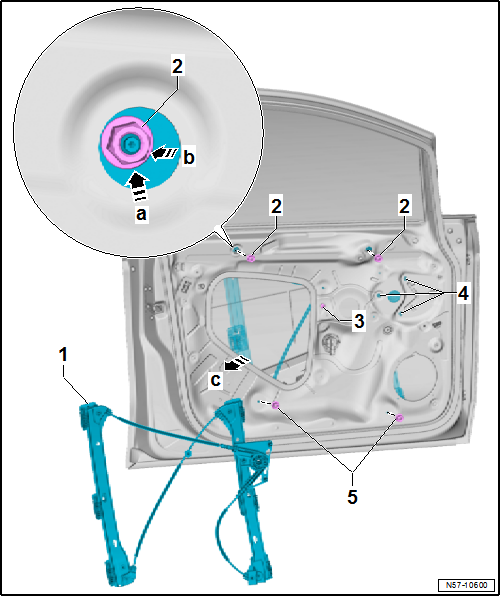

N57-10600
–  拆卸前车门饰板
→ 修理组： 70
。
–  拆卸车门玻璃 → Kapitel。
–  拆卸车窗升降器电机 → Kapitel。
–  松开拉索卷筒-4-的卡钩并将其推入车门中。
–  松开拉索卡子-3-。
–  拧下六角螺母-5-将车窗升降器的螺栓推入车门中。
–  松开六角螺母-2-，不要拧下。
–  沿-箭头 a-方向向上提起车窗升降器，并沿 -箭头 b-方向从车门中脱开。
–  将车窗升降器-1-转动 90°并沿-箭头c-方向从车门开口中取出 。

安装

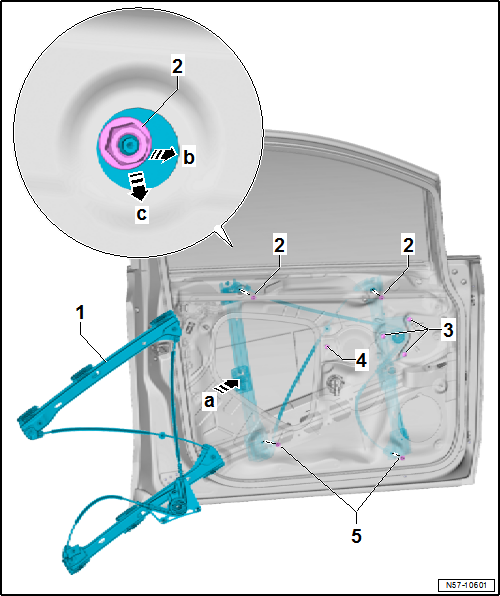

N57-10601
–  沿-箭头 a-方向将车窗升降器-1-通过车门的开口装入车门中并移动至安装位置。
–  将车窗升降器-1-旋转 90°。
–  将带螺母-2-的螺栓沿-箭头 b-方向装入车门孔中，并沿-箭头 c-方向向下推。
–  将车窗升降器的下部螺栓插入车门固定孔中并安装螺母-5-。
–  将拉索卷筒-3-的卡钩按压至车门上直至卡钩完全卡止。
–  安装拉索的固定卡-4-。
–  拧紧螺母-2-和-5-。
–  安装车窗升降器电机 → Kapitel。
–  安装车门玻璃 → Kapitel。
拧紧力矩
t  六角螺母 → Kapitel „车窗升降器 - 装配一览“
