| 拆卸 |
提示
| 仅描述左侧支撑架的拆卸和安装步骤，右侧同理。 |
| – | 拆卸前车门饰板
→ 修理组： 70
|
| – | 左前车门拆卸锁芯罩盖 → Kapitel 和锁芯 → Kapitel。 |
| – | 右前车门拆卸不带锁芯的罩盖 → Kapitel。 |
| – | 拆卸车门把手 → Kapitel。 |
| – | 拆卸车门内盖板 → Kapitel。 |

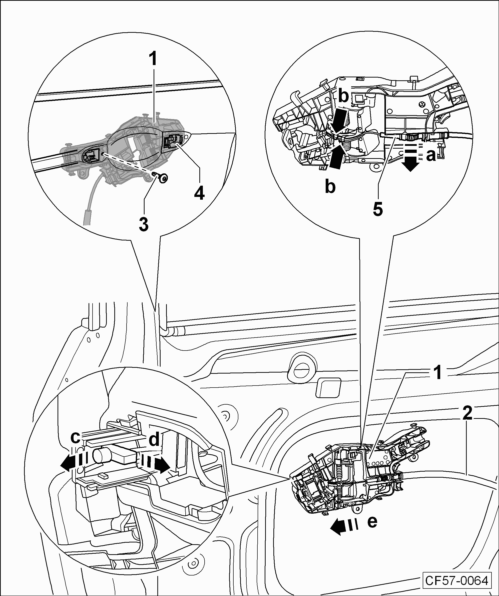

| – | 旋出螺栓-4-并取下垫片-5-。 |
| 对于带无钥匙进入许可系统的车辆，在拆卸支撑架时脱开支撑架上的线束连接。 |
| – | 将支撑架-1-沿-箭头 e-方向从车门中脱开并取出。 |
| 松开拉索 |
| – | 沿-箭头 a-方向将拉索-2-从支撑架-1-上脱开。 |
| – | 将拉索-2-从支撑架-1-的固定装置-箭头 b-上脱开。 |
| – | 沿-箭头 c-方向将拉索卡钩-3-从支撑架-1-的固定装置上脱开，沿-箭头 d-方向撬起拉索卡钩-3-，并从支撑架-1-上取下拉索-2-。 |
|
| 固定拉索 |
| – | 如图所示：将拉索卡钩-3-沿-箭头 d-方向装入支撑架-1-的固定装置的开口内并沿-箭头 c-方向固定。 |
| – | 将拉索-2-卡入支撑架-1-的固定装置-箭头 b-上。 |
| – | 沿-箭头 a-方向装入拉索-2-。 |
| – | 将支撑架-1-沿-箭头 e-方向固定到车门上。 |
| – | 安装垫片-5-并拧紧螺栓-4-。 |
| 拧紧力矩 |
| t | 螺栓 → Kapitel „车门把手和车门锁 - 装配一览“ |
