提示
| t | 拆卸和安装仅针对左侧车门锁。右侧同理。 |
| t | 在执行下述工作时，车窗玻璃必须关闭。 |
| 拆卸 |
| – | 拆卸前车门饰板
→ 修理组： 70
|
| – | 拆卸车门内盖板 → Kapitel。 |
| 仅用于驾驶员侧车门 |
| – | 拆卸锁芯 → Kapitel。 |
| 所有车门 |
| 对于带无钥匙进入许可系统的车辆，在拆卸车门锁时脱开支撑架和车门锁上的线束连接。 |

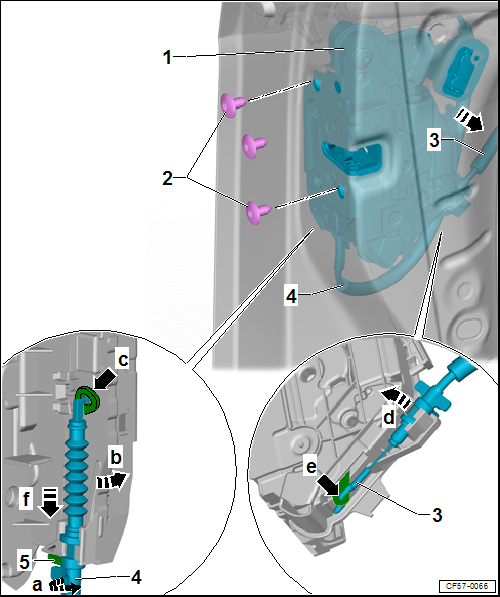

| – | 脱开插头连接。 |
| – | 拧出螺栓-2-。 |
| – | 将车门锁-1-从车门中取出。 |
提示
| 若下列操作需要，可以松开拉索。 |
| 脱开至支撑架的拉索 |
| – | 拆卸罩盖 → 车锚。 |
| – | 沿-箭头 f-方向轻轻地撬起固定卡-5-，并沿-箭头 a-方向旋转 90°从支架中取出拉索-4-。 |
| – | 沿-箭头 b-方向旋转拉索-4-直至可以从车门锁连动机构的孔眼-箭头 c-中取出。 |
| 脱开车门内把手上的拉索 |
| – | 旋转拉索-3-约 90°并从支架中取出。 |
| – | 沿-箭头 d-方向旋转拉索-3-直至从车门锁连动机构的孔眼-箭头 e-中取出。 |
|

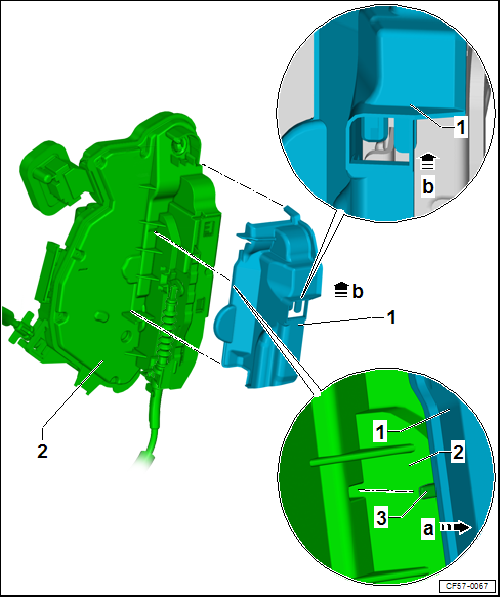

| – | 沿-箭头 a-方向轻轻地脱开卡钩-3-。 |
| – | 沿-箭头 b-方向将罩盖-1-从车门锁-2-上取下。 |
|

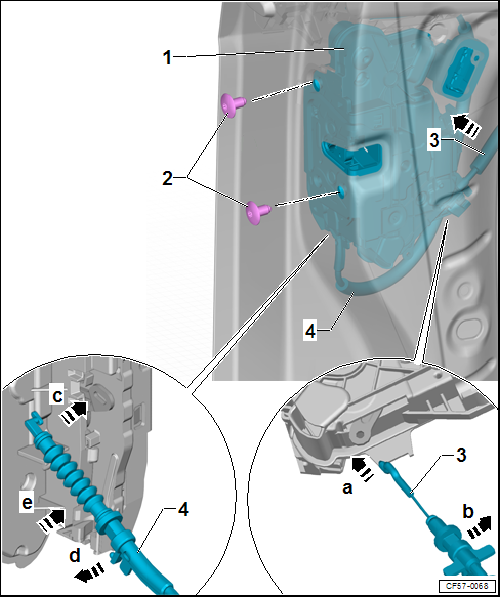

| – | 将拆下的拉索-3-和-4-安装到车门锁-1-上。 |
| – | 安装罩盖 → 车锚 |
| – | 将车门锁-1-装入车门。 |
| – | 拧入螺栓-2-。 |
| – | 连接插头连接。 |
| 其它安装步骤大体以倒序进行。 |
| 必须在车门打开时进行一次功能检查。如果拉索和车门锁的调整和卡止不正确，车门将无法打开。 |
| 拧紧力矩 |
| t | 螺栓 → Kapitel „车门把手和车门锁 - 装配一览“ |
|

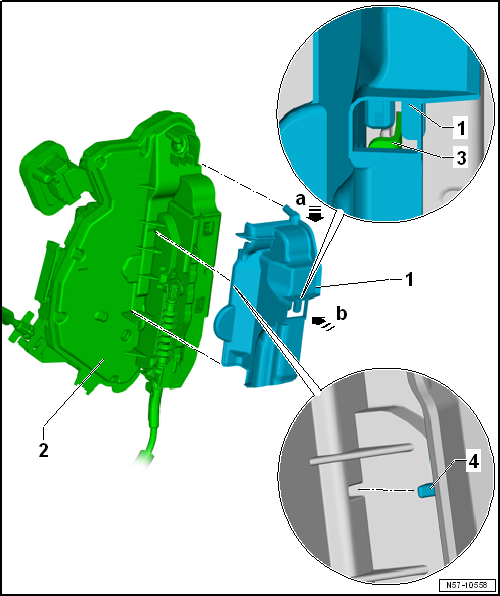

| – | 沿-箭头 a-方向将罩盖-1-推入车门锁-2-的支架-3-上。 |
| – | 沿-箭头 b-方向将卡钩-4-卡入车门锁-2-中。 |
