提示
| 仅描述左侧车窗升降器的拆卸和安装步骤。右侧车窗升降器的拆卸和安装大体上可参照左侧。 |
| 拆卸 |
| – | 拆卸后车门饰板
→ 修理组： 70
。 |
| – | 从车窗升降器上松开车门玻璃，不要拆下 → Kapitel。 |
| – | 向上推车门玻璃并固定。 |
| – | 拆卸车窗升降器电机 → Kapitel。 |

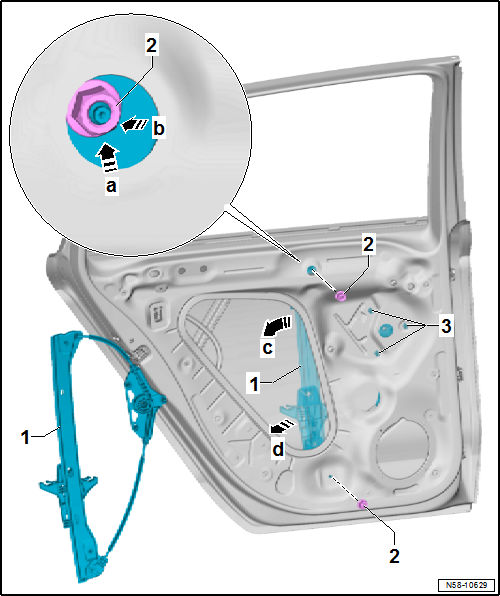

| – | 松开拉索卷筒-3-的卡钩并将其推入车门中。 |
| – | 拧下下方的六角螺母-2-将车窗升降器的螺栓推入车门中。 |
| – | 松开上部六角螺母-2-，不要拧下。 |
| – | 将车窗升降器沿-箭头 a- 方向稍微向上提起，并沿-箭头 b-方向推入车门中。 |
| – | 将车窗升降器-1-沿-箭头 c-方向旋转约 90°，并沿-箭头 d-方向从车门开口中取出。 |
|

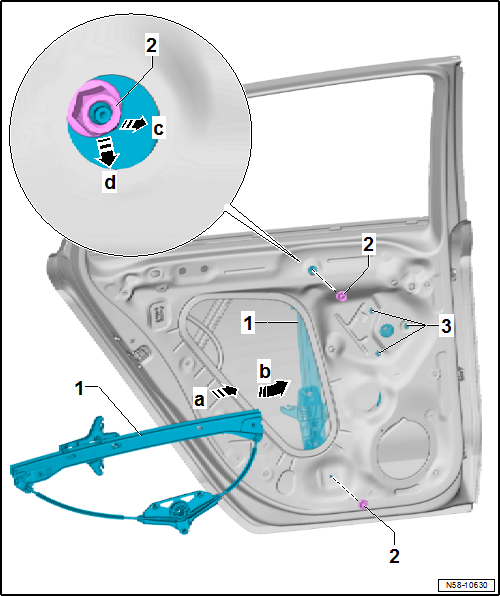

| – | 将车窗升降器-1-沿-箭头 a-方向通过开口放入车门中，并沿-箭头 b-旋转约 90°后置于安装位置。 |
| – | 将带螺母-2-的上部车窗升降器螺栓沿-箭头c-方向装入车门中，并沿-箭头 d-方向向下拉。 |
| – | 将车窗升降器的下部螺栓插入车门中，并安装螺母-2-。 |
| – | 拧紧六角螺母-2-。 |
| – | 将拉索卷筒-3-向车门内板按压，直到听到卡钩卡入的声音。 |
| – | 安装车窗升降器电机 → Kapitel。 |
| – | 安装车门玻璃 → Kapitel。 |
| 拧紧力矩 |
| t | 车窗升降器 → Kapitel „车窗升降器 - 装配一览“ |
