拆卸和安装前部滑动天窗玻璃盖板
所需要的专用工具和维修设备

t  扭矩扳手 210 Nm -V.A.G 1783-
拆卸
  W00-0990

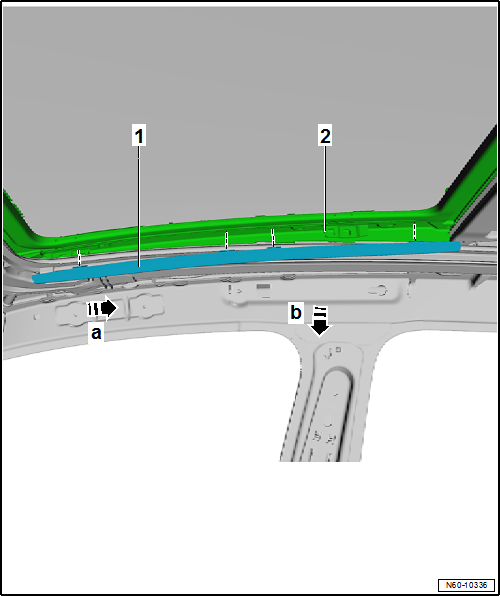

N60-10336
–  打开玻璃盖板-2-直到可以触及挡板-1-为止。
–  沿-箭头 a-方向将挡板-1-向后推，使其从玻璃盖板-2-上脱开。
–  将挡板-1-沿-箭头 b-方向取下。


hinweis  提示
用磁力工具取出螺栓，防止螺栓掉入全景滑动天窗的机构中。

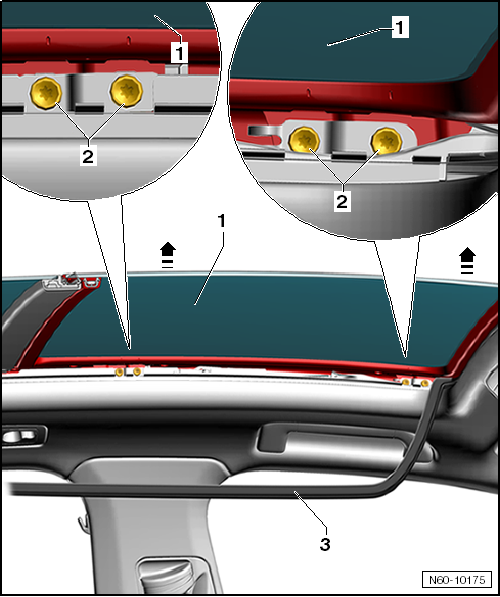

N60-10175
–  从装配框上拉下密封条-3-。
–  旋出滑动天窗玻璃盖板-1-的左右螺栓-2-。
–  沿-箭头-方向将滑动天窗玻璃盖板-1-向上取下。

安装

hinweis  提示
t  每次拆卸后必须更换新螺栓。
t  使用磁力工具旋入螺栓, 防止螺栓掉入全景滑动天窗的导轨中。
N60-10174
–  将滑动天窗开启装置处于关闭状态。
–  如有必要，将开启装置-3-上的后部支臂-4-置于标记-5-内。
–  将滑动天窗玻璃盖板-1-沿-箭头 a-方向装入开启装置-3-中。拧入螺栓-2-，不要拧紧。
–  调整前部滑动天窗玻璃盖板 → Kapitel。
–  调节前部滑动天窗玻璃盖板后，拧紧螺栓。
拧紧力矩
t  螺栓 → Kapitel „滑动天窗 - 装配一览“

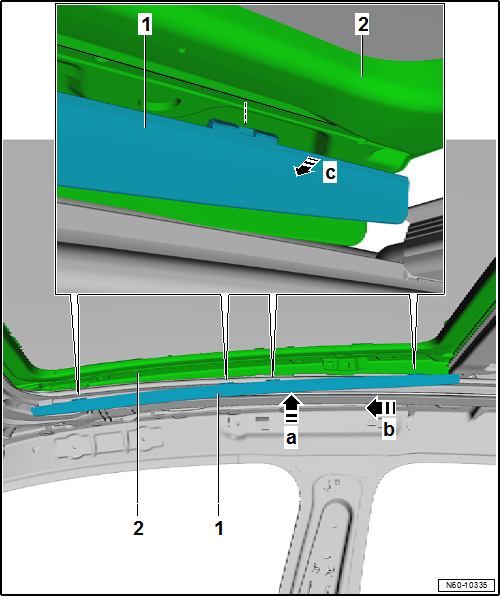

N60-10335
–  装回拆下的密封条。
–  打开滑动天窗玻璃盖板-2-至可以安装挡板-1-为止。
–  将挡板-1-沿-箭头 c-方向斜着放到滑动天窗玻璃盖板-2-上，并沿-箭头 a-方向压入待装开口中。
–  将挡板-1-沿-箭头 b-方向推至限位位置。
–  所有工作都完成后进行滑动天窗电机的初始化 → Kapitel。
