拆卸和安装后部滑动天窗玻璃盖板
所需要的专用工具和维修设备

t  扭矩扳手 210 Nm -V.A.G 1783-
  W00-0990
拆卸
hinweis  提示
用磁力工具取出螺栓, 防止螺栓掉入全景滑动天窗的导轨中。

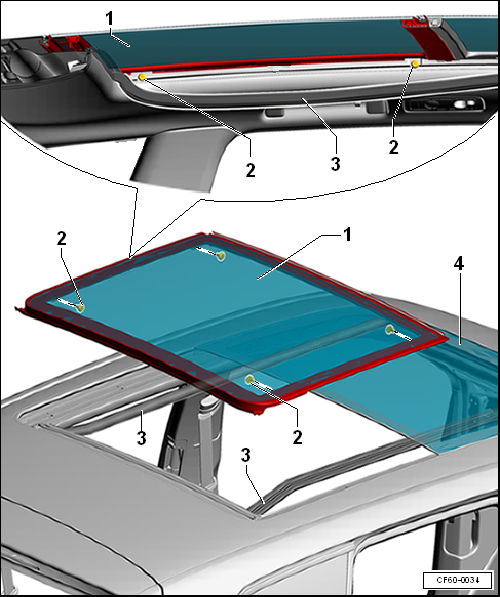

CF60-0034
–  将前部滑动天窗向上打开至最大位置。
–  从滑动天窗框架上拉下密封条-3-。
–  旋出后部滑动天窗玻璃盖板-1-的左右螺栓-2-。


N60-10161
–  将后部滑动天窗玻璃盖板-1-沿-箭头 a-方向推到前部滑动天窗玻璃盖板-3-下方。
–  将后部滑动天窗玻璃盖板-1-的后部沿-箭头b-方向从车顶开口-2-中撬起。
–  将后部滑动天窗玻璃盖板-1-沿-箭头 c-方向通过车顶开口-2-从前部滑动天窗玻璃盖板-3-下部取出。

安装

hinweis  提示
t  安装滑动天窗玻璃盖板时始终要使用新螺栓。
t  使用磁力工具旋入螺栓, 防止螺栓掉入全景滑动天窗的导轨中。
N60-10161
安装大体以倒序进行。
–  将后部滑动天窗玻璃盖板-1-从斜上方装到前部滑动天窗玻璃盖板-3-的下方。
–  将后部滑动天窗玻璃盖板-1-后部区域向下放入车顶开口-2-的下方并向后推。


CF60-0034
–  装入螺栓-2-，不要拧紧。
–  调整后部滑动天窗玻璃盖板-1- → Kapitel。
–  调节后部滑动天窗玻璃盖板后，拧紧螺栓。
–  安装密封条-3-。
–  所有工作都完成后进行滑动天窗电机的初始化 → Kapitel。
拧紧力矩
t  螺栓 → Kapitel „滑动天窗 - 装配一览“
