拆卸和安装滑动天窗框架
hinweis  提示
拆卸和安装滑动天窗框架至少需要另外一名机械师协助。
拆卸

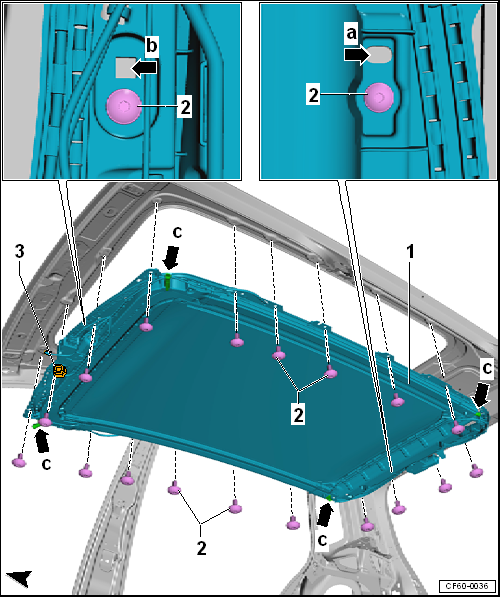

CF60-0036
–  拆卸成型车顶蓬
→ 修理组： 70
。
–  拆卸车顶扶手支架
→ 修理组： 68
。
–  从滑动天窗框架的接头-箭头 c-上拔下排水软管。
–  脱开滑动天窗电机线束的插头连接-3-。
hinweis  提示
现在必须在第二人的帮助下拆卸滑动天窗框架。
–  旋出滑动天窗框架-1-的固定螺栓-2-。
–  将滑动天窗框架-1-从车顶上取下。

安装

CF60-0036
–  在第二个人的帮助下将滑动天窗框架-1-装入车内。
–  对螺栓-2-进行紧固时，借助 2 个圆柱销（倒转的钻头Ø 8 mm）将滑动天窗框架-1-的前部定位孔-箭头 b-和后部定位孔-箭头 a-与车顶定位孔对齐。
–  拧入螺栓-2-，但不拧紧。
–  插上排水软管-箭头 c-。
–  连接电气插头连接 -3-。

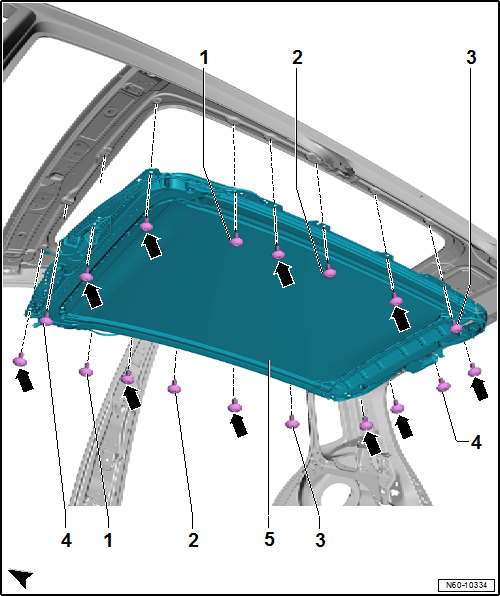

N60-10334
–  将用数字标识的螺栓按规定顺序-1-至-4-拧紧。
–  拧紧其他螺栓-箭头-，没有规定顺序。
其它安装步骤大体以倒序进行。
拧紧力矩
t  螺栓 → Kapitel „滑动天窗 - 装配一览“
