拆卸和安装导流板
拆卸

N60-10321
–  完全打开前部玻璃盖板。
–  沿-箭头 A-方向摘下拉力弹簧-2- 。
–  小心地沿-箭头 B-方向从天窗框架上取下导流板框架-1-和支撑架-3-。
hinweis  提示
有损坏导流板滤网的危险。

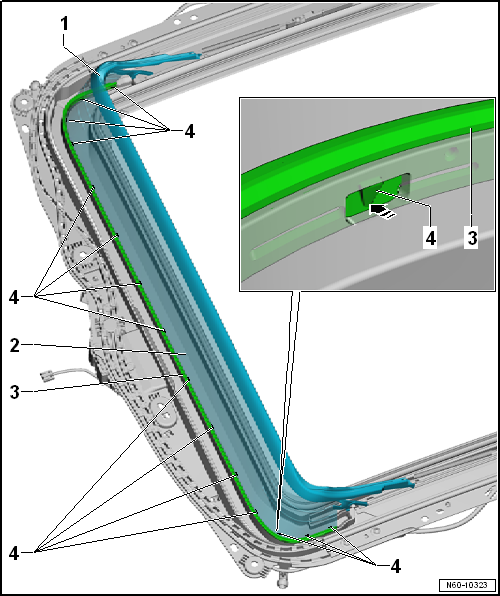

N60-10323
–  沿-箭头-方向解锁所有卡钩-4-( 15 个)。
–  将导流板框架-1-和滤网-2-与滤网固定架-3-一起从天窗框架上取下。

安装

N60-10319
–  必须固定所有卡钩-4-( 15 个)。
–  将滤网固定架-3-的固定卡-4-沿-箭头-方向压入天窗框架中。

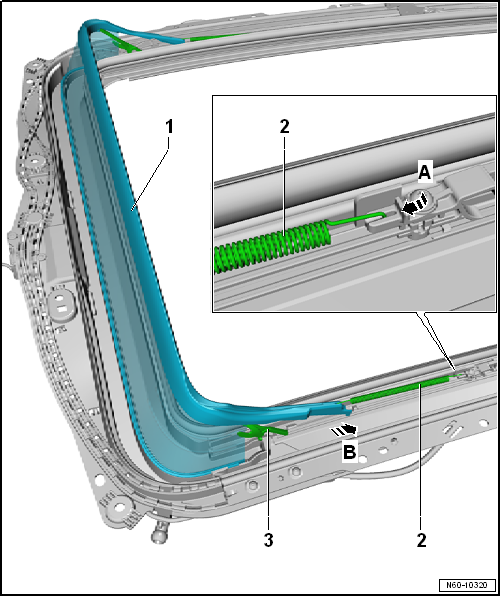

N60-10320
–  将导流板框架-1-和支撑架-3-装入天窗框架中，并沿-箭头 B-方向向后推。
–  沿-箭头 A-方向挂上拉力弹簧-2-。
