拆卸和安装滑动天窗遮阳卷帘
所需要的专用工具和维修设备

t  扭矩扳手 210 Nm -V.A.G 1783-
拆卸
  W00-0990
hinweis  提示
t  电气装置失灵时，可以用常见的六角扳手转动遮阳帘电机，将遮阳帘移入拆卸位置（完全开启）。
t  对遮阳卷帘进行操作时要注意清洁，可能的话覆盖部件。必要时戴手套。
拆卸
–  使遮阳卷帘完全运行到打开位置。
–  拆卸前部滑动天窗玻璃盖板 → Kapitel。
–  拆卸后部滑动天窗玻璃盖板 → Kapitel。
–  拆卸滑动天窗框架 → Kapitel。

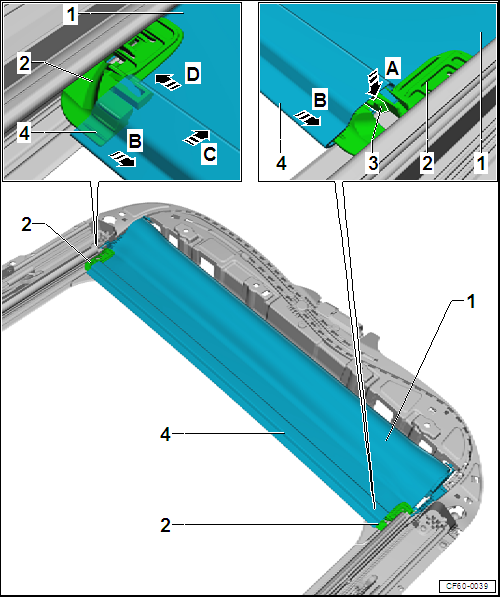

CF60-0039
–  沿-箭头 A-方向按下锁止件-3-。
–  沿-箭头 B-方向拉出弓形架-4-使其从右侧主动件-2-上脱开。
–  沿-箭头 D-方向将弓形架-4-从左侧主动件-2-上脱开。
–  沿-箭头 C-方向向后推弓形架-4-和遮阳卷帘-1-。


CF60-0033
–  旋出螺栓-8-。
–  用平头螺丝刀沿-箭头 D-方向稍微撬起固定卡-9-，并沿-箭头 A-方向用手转动遮阳卷帘-1-直至从动件-3-从主动件-4-中脱出。
–  用平头螺丝刀-7-撬开锁止凸耳-箭头 C-，并沿-箭头 B-方向向后推卷帘定位件-2-。
–  在另外一侧重复以上工作步骤。
–  沿-箭头 E-方向向上撬起遮阳卷帘-1-和左右卷帘定位件-2-，并将其取下。

安装
安装步骤大体以倒序进行。
hinweis  提示
t  主动件和遮阳卷帘拉索不能润滑。
t  安装后，检查遮阳卷帘的同步性和灵活性。对此，用常用的六角扳手在电机上手动移动遮阳帘的驱动装置，注意遮阳帘不能产生褶皱和扭曲。
–  完成所有工作后，执行遮阳卷帘电机的初始化运行 → Kapitel。
拧紧力矩
t  螺栓 → Kapitel „滑动天窗遮阳卷帘 - 装配一览“
