 提示
|
|
 |
| – | 拆下侧围板中的尾灯
→ 修理组：94，尾灯
|

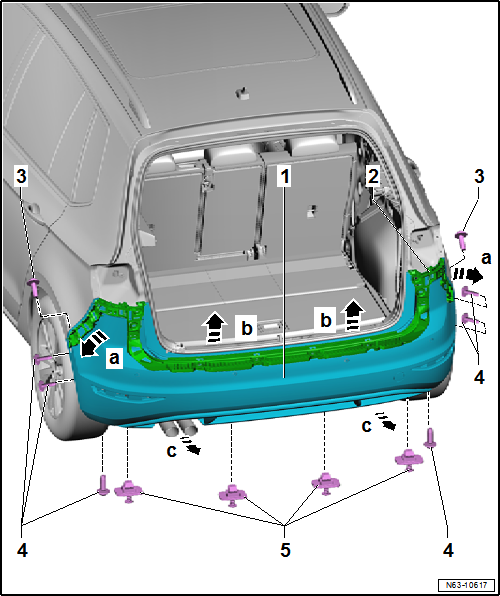

| – | 旋出左右两侧轮罩中的螺栓-3-（向下对齐）。 |
| – | 旋出左右轮罩板上的螺栓-4-。 |
| – | 拆下下部膨胀铆钉 -5-。 |
| 剩余拆卸工作需要另一位装配工的协助。 |
| – | 将保险杠盖板-1-从侧围板左右导向件-2-沿-箭头 a-方向拉出。 |
| – | 将保险杠盖板-1-沿-箭头 c-方向平行地从汽车上拆下 。 |
| – | 断开电气部件的插头连接（如果有的话）。 |
| 泊车辅助装置的提示和工作说明见
→ 修理组： 94
|
| 驻车转向辅助系统的提示和工作说明见
→ 修理组： 94
|
|
| 安装工作需要另一位装配工的协助。 |
| – | 连接所有电气部件的插头连接。 |

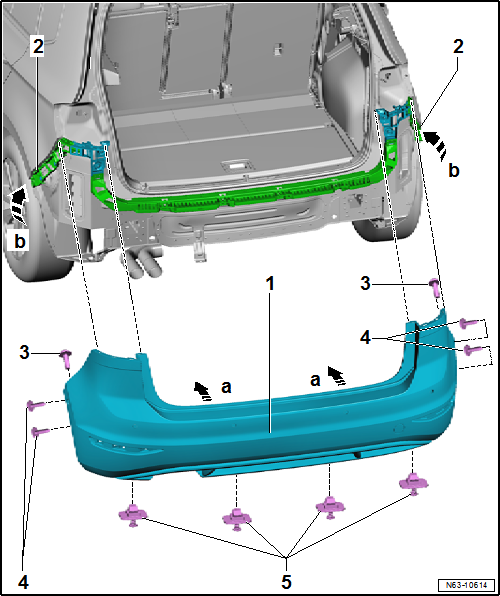

| – | 将保险杠盖板-1-沿-箭头 a-方向平行放置到汽车上。 |
| – | 保险杠盖板-1-沿-箭头 b-方向压到侧围板左右两侧导向件-2-上，直至相互卡止。 |
| – | 拧紧所有螺栓。 |
| – | 注意间隙尺寸
→ 修理组： 00
。 |
| – | 从下方装入膨胀铆钉 -5-。 |
| 拧紧力矩 |
| t | → Kapitel „后保险杠盖板 - 装配一览（自2018年10月止）“ |
