安装驻车辅助系统支架
所需要的专用工具和维修设备

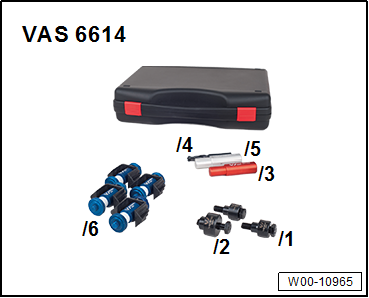

t  驻车辅助系统支架的安装工具 -VAS 6614-
  W00-10965

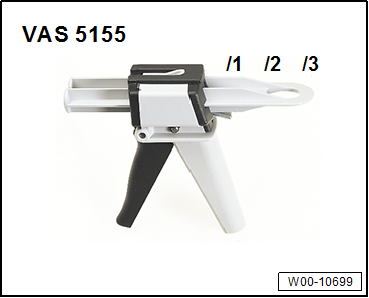

t  手动喷枪 -VAS 5155-
材料
  W00-10699
t  两组份塑料粘接剂
→ 电子备件目录“ETKA”
t  塑料粘接剂
→ 电子备件目录“ETKA”
t  清洁剂
→ 电子备件目录“ETKA”
t  底漆涂敷器
→ 电子备件目录“ETKA”

hinweis  提示
t  遵守包装中制造商的操作说明。
t  注意最短的硬化时间。
安装支架

hinweis  提示
支架在保险杠盖板油漆之后安装。

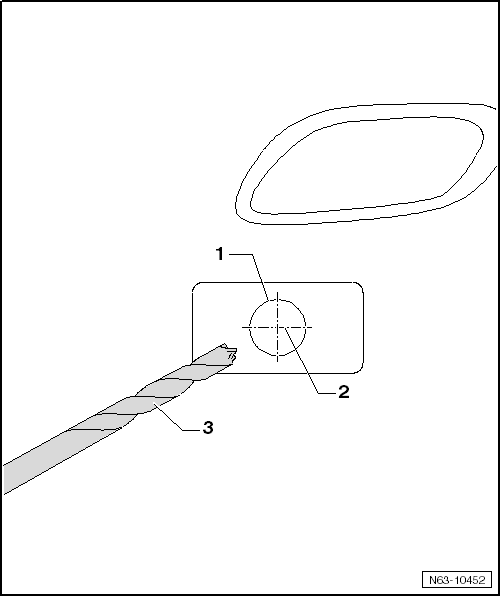

N63-10452
保险杠盖板内侧有4个用于安装支架的标识-1-。
–  如果没有标识，必须确定中心点-2-。
–  必须用工具箱中的电钻-3-从内到外钻孔。

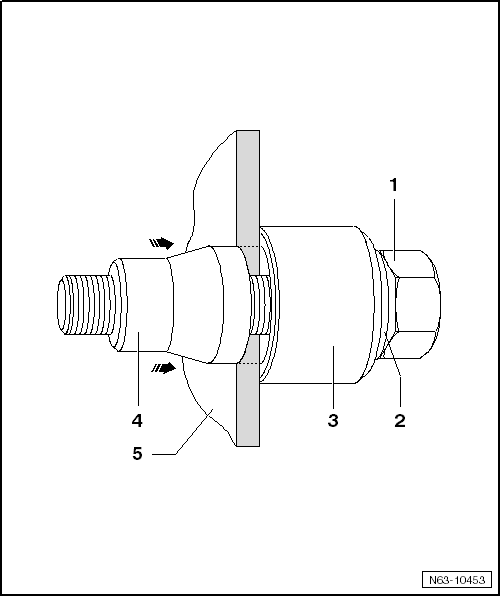

N63-10453
–  将带螺栓头-1-，垫片-2-和止推轴承-3-的打孔器从保险杠盖板内侧-5-放置好。
–  拧入冲头-4-，不要紧靠保险杠盖板。
–  将冲头-4-按压在保险杠盖板上。
–  拧紧打孔器-1-。
hinweis  提示
冲头-4-不允许在保险杠盖板的油漆面上转动。
–  通过旋转螺栓头-1-，使得冲头-4-完全割穿保险杠盖板 -5--箭头-。
–  拆下打孔器，然后钻另外一个孔。
–  用清洁液彻底清洁保险杠盖板和支架。


hinweis  提示
不要在距粘接剂管头部约 1 厘米处使用粘接剂。

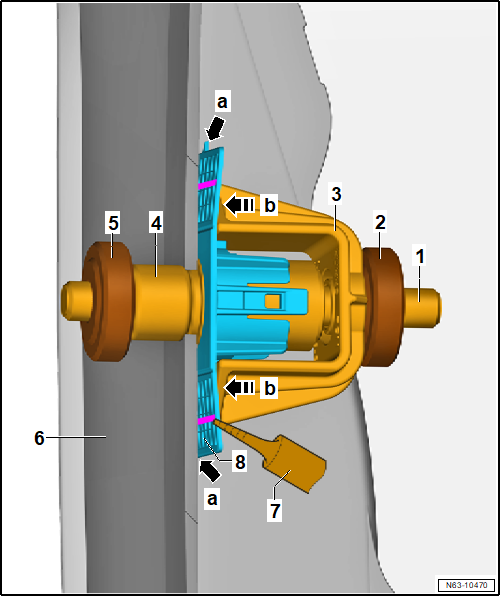

N63-10470
–  用砂纸稍稍打磨保险杠盖板内侧-6-并彻底清洁。
–  在保险杠盖板和支架上敷涂一层很薄的塑料粘接剂，并晾干10分钟。
–  将支架-8-推至定中心销-1-上并穿过保险杠盖板-6-。
–  按住止动块-4-并轻轻拧紧滚花螺母-5-。
–  推入卡子-3-，然后放置好滚花螺母-2-，但不要拧紧。
至此，所有支架的准备工作都完成了。
hinweis  提示
粘接剂不允许流入弯角中。
–  如图所示敷涂粘接剂并拧紧滚花螺母-2-。
–  最短硬化时间后，拆下所有定中心销。

1)  最短硬化时间
在最短硬化时间30分钟内，请不要在保险杠盖板或支架上进行任何工作。
在此期间，保险杠盖板必须保持在当前位置上且不要移动。
