拆卸和安装挡风玻璃
hinweis  提示
t  拆卸粘接好的车窗玻璃时用 粘接玻璃拆卸装置 -V.A.G 1474 A-。
t  也可以使用粘接玻璃拆卸装置 -VAS 6452-。
t  也可以使用玻璃拆卸套件 -VAS 6888-。

W64-0001
所需要的专用工具和维修设备
t  粘接玻璃拆卸装置 -V.A.G 1474 A- 或粘接玻璃拆卸装置 -VAS 6452-
t  吸盘 -V.A.G 1344-
t  剪切工具 -V.A.G 1351-
t  玻璃拆卸套件 -V.A.G 1755-
t  便携式粘接剂筒喷枪 -V.A.G 1628-
t  粘接剂筒加热器 -V.A.G 1939-

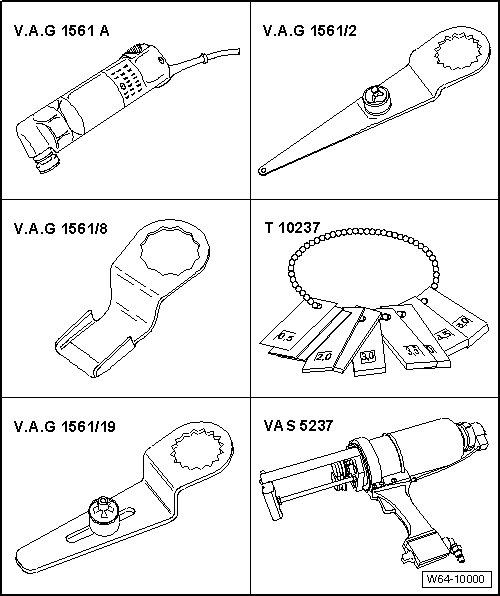

W64-10000
t  电动切割刀 -V.A.G 1561 A-
t  切割刀 -V.A.G 1561/2-
t  切割刀 -V.A.G 1561/8-
t  调节规 -3371-
t  切割刀 -V.A.G 1561/19-
t  双粘接剂筒喷枪 -VAS 5237-

拆卸
–  拆卸左右两侧 A 柱上部饰板
→ 修理组： 70
。
–  拆卸左右两侧遮阳板
→ 修理组： 68
。
–  拆卸车内后视镜
→ 修理组： 68
。
–  针对带驾驶员辅助系统前部摄像头 -R242- 的车辆拆卸前部摄像头
→ 修理组： 96
–  针对带驾驶员辅助系统前部摄像头 -R242- 的车辆，拔下玻璃加热装置的插头。
–  针对带雨量和光照识别传感器的车辆，拆卸雨量和光照识别传感器
→ 修理组：92
。
–  降下挡风玻璃区域内的成型顶篷
→ 修理组： 70
。
–  降下成型顶篷，直至可以在不损坏成型车顶篷的情况下切割下挡风玻璃为止。
–  拆卸排水槽盖板 → Kapitel 。

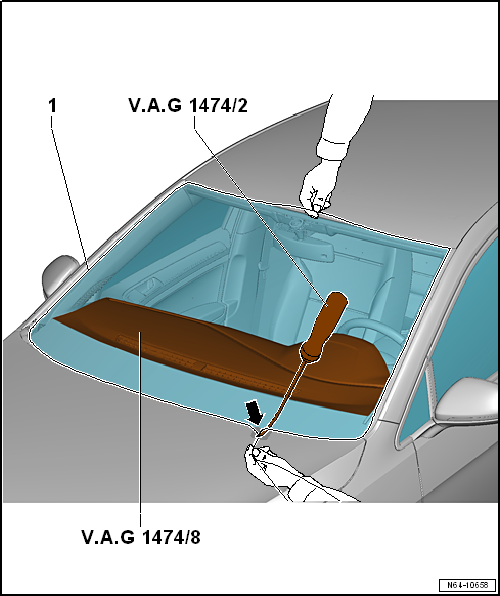

N64-10658
–  将保护膜 -V.A.G 1474/8- 推入挡风玻璃和仪表板之间。
–  使用锥子 -V.A.G 1474/2- 将切割线-1-的尾端穿过粘接密封材料，并拉入车内。


–  用拉手 -V.A.G 1351/1--3-固定切割线的末端，防止被拉出。

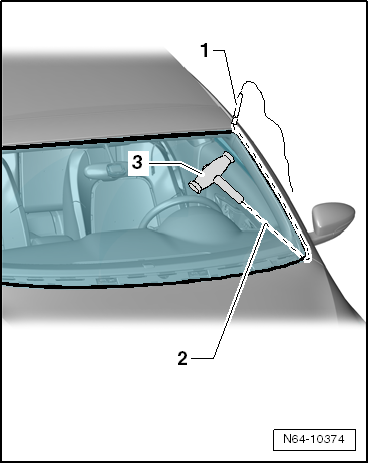

–  通过小细管-1-将切割线-2-穿入玻璃边缘下方。
–  将切割线绕在挡风玻璃周围，并将另一端切割线末端也拉入车内。
–  注意切割线是否位于挡风玻璃下方边角处。
  N64-10374

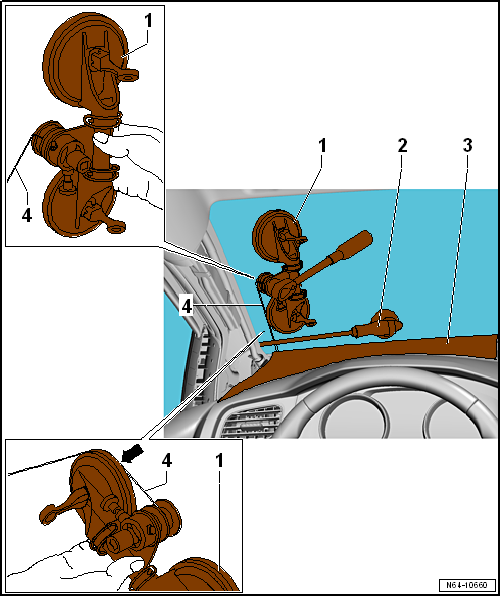

N64-10660
–  将切割线-4-的末端固定到粘贴式玻璃拆卸装置 -VAS 6452--1-上。
–  在绕卷装置吸盘周围铺设切割线-箭头-。
–  切割时用塑料楔-2-将切割线压向挡风玻璃，以便能够在玻璃和仪表板之间自由移动。


N64-10659
–  将粘接式玻璃拆分工装 -VAS 6452- 装入挡风玻璃下角。
–  左侧粘接式玻璃拆分工装 -VAS 6452- 一直从“位置 I”到“位置 III”放置并切割挡风玻璃。
–  右侧粘接式玻璃拆分工装 -VAS 6452- 一直从“位置 IV”到“位置 VI”放置并切割挡风玻璃。
–  用 2 个吸盘 -V.A.G 1344- 从车上抬起挡风玻璃。

安装
安装大体以倒序进行，同时注意以下事项：
–  针对带驾驶员辅助系统前部摄像头 -R242- 的车辆安装前部摄像头
→ 修理组： 96
校准前部摄像头
→ 修理组： 44
–  准备用未损伤的玻璃进行安装 → Kapitel。
–  准备用新的玻璃进行安装 → Kapitel
–  准备车身凸缘，用于安装玻璃 → Kapitel。
–  安装说明 → Kapitel。
–  最短硬化时间 → Kapitel。
–  安装后用胶带将挡风玻璃固定好。
