拆卸和安装后窗玻璃

提示

t	拆卸粘接好的车窗玻璃时用粘接式玻璃拆卸装置 -V.A.G 1474 A-。

t	也可以使用粘接式玻璃拆卸装置 -VAS 6452-。

t	也可以使用玻璃拆卸套件 -VAS 6888-。

W64-0001

所需要的专用工具和维修设备

t	粘贴式玻璃拆卸装置 -V.A.G 1474 A- 或粘贴式玻璃拆卸装置 -VAS 6452-

t	吸盘 -V.A.G 1344-

t	剪切工具 -V.A.G 1351-

t	窗玻璃拆卸套件 -V.A.G 1755-

t	便携式粘接剂筒喷枪 -V.A.G 1628-

t	粘接剂筒加热器 -V.A.G 1939-

拆卸

–	拆卸行李箱盖上的饰板 → 修理组：70

–	拆卸后窗玻璃刮水装置 → 修理组：92，后窗玻璃刮水装置

–	拆卸后窗玻璃侧导流板 → Kapitel

提示

如果要重新使用车窗玻璃，就必须注意，玻璃加热装置的电气连接不得损坏。

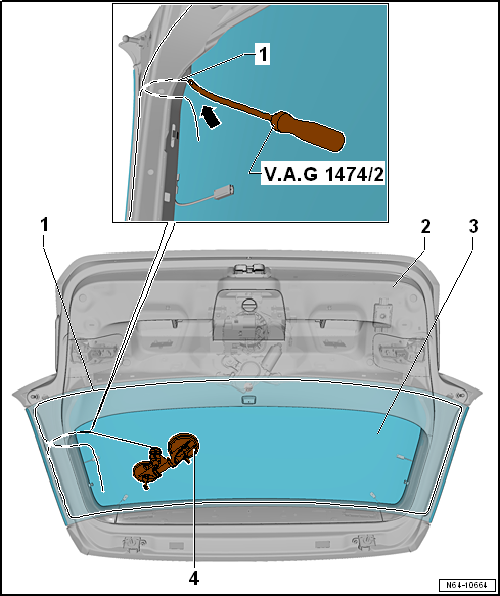

N64-10664

–	拔出加热式后窗玻璃和车窗天线的插头。

–	如图所示，用锥子 -V.A.G 1474/2- 将切割线-1-在-箭头-位置由外向内穿过粘接密封材料拉入车内。

–	用拉手 -V.A.G 1351/1- 固定切割线尾端，防止被拉出。

–	将切割线围绕后窗玻璃四周，并将另一个尾端拉入车内。

–	将切割线尾端放置在绕卷装置 -V.A.G 1654 A--4-上。

提示

必须使用保护膜或塑料板 -V.A.G 1474/15- 保护钣金凸缘。

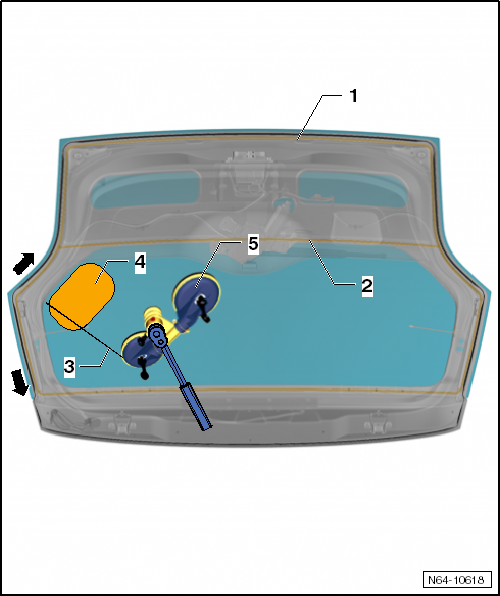

N64-10618

–	将保护膜-4-或塑料板 -V.A.G 1474/15- 小心地放入后窗玻璃和钣金凸缘之间。

–	将绕卷装置 -V.A.G 1654 A- 置于图中所示位置。

–	转动绕卷装置 -V.A.G 1654 A- 并首先切割后窗玻璃两侧的上部区域。

–	切割时用一个楔子 -V.A.G 1474/5- 将切割线-3-压向后窗玻璃，以便切割线能自由活动。

–	随后切割后窗玻璃的下部区域。

–	切割时用 2 个吸盘固定后窗玻璃。

注意！

因为在后窗玻璃下方区域内有两个粘接剂条，这里需要更大的力来操作。

–	将 2 个吸盘上的后窗玻璃从行李箱盖上取下。

安装

安装大体以倒序进行，同时注意以下事项：

–	准备用未损伤的玻璃进行安装 → Kapitel。

–	准备用新的玻璃进行安装 → Kapitel。

–	准备好车身凸缘，用于安装玻璃 → Kapitel。

–	安装说明 → Kapitel。

–	最短硬化时间 → Kapitel。
