导水条 - 装配一览
hinweis  提示
图中所示的是右侧。左侧大体与之类似。

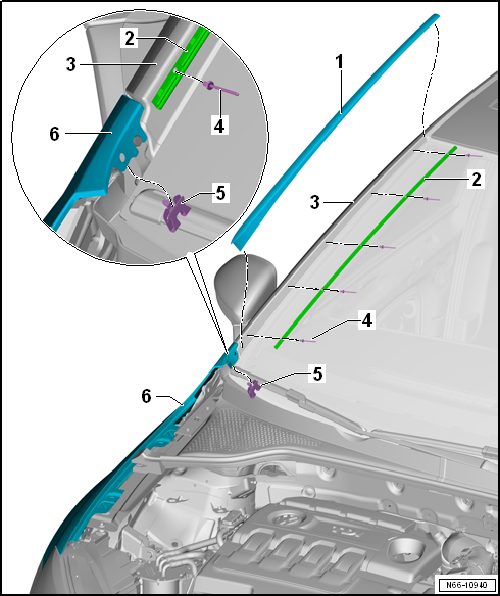

N66-10940
1 -  导水槽
q   拆卸和安装 → Kapitel
2 -  固定条
–  拆卸时，在铆钉头上钻孔，并击穿。
3 -  A 柱
4 -  盲铆钉
q   5 个
q   用盲铆钉钳 -VAS 5072- 拉入
5 -  夹子
q   将夹子装入翼子板孔中并向前按，随后转动 90°。
6 -  翼子板
q   拆卸和安装 → Kapitel
