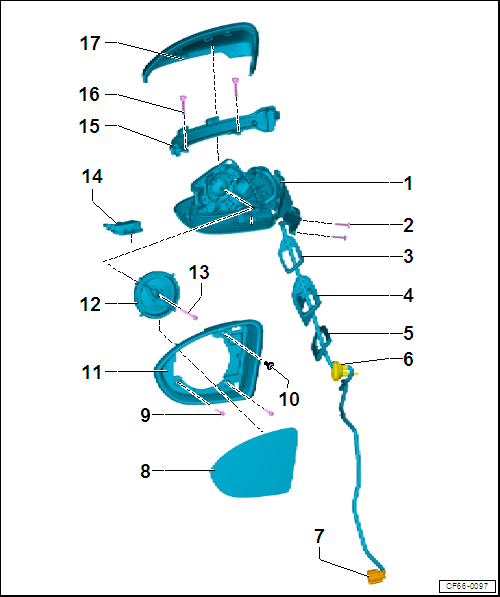

| 车外后视镜 - 装配一览 |
提示
| 图中显示的是左侧。右侧大体可参照左侧。 |
| 1 - | 后视镜支架 |
| q | 拆卸和安装 → Kapitel |
| 2 - | 螺栓 |
| q | 2 个 |
| q | 9.0 Nm |
| 3 - | 密封件 |
| q | 在后视镜底架和盖板之间 |
| 4 - | 盖板 |
| 5 - | 密封件 |
| q | 在盖板和车门外板之间 |
| 6 - | 套管 |
| 7 - | 连接插头 |
| 8 - | 后视镜玻璃 |
| q | 拆卸和安装 → Kapitel |
| 9 - | 螺栓 |
| q | 2 个 |
| q | 1.0 Nm |
| 10 - | 螺栓 |
| q | 1 个 |
| q | 1.0 Nm |
| 11 - | 后视镜框 |
| q | 拆卸和安装 → Kapitel |
| 12 - | 调节单元 |
| q | 拆卸和安装 → Kapitel |
| 13 - | 螺栓 |
| q | 1 个 |
| q | 1.0 Nm |
| 14 - | 环境灯 |
| q | 拆卸和安装
→ 修理组： 94
|
| 15 - | 转向灯 |
| q | 拆卸和安装
→ 修理组： 94
|
| 16 - | 螺栓 |
| q | 2 个 |
| q | 1.0 Nm |
| 17 - | 后视镜盖罩 |
| q | 材料：ABS |
| q | 拆卸和安装 → Kapitel |
