后车轮罩板 - 装配一览
hinweis  提示
t  根据不同的车型，必须考虑到车轮罩的细微差别。
t  图示所示为左侧。右侧同理。

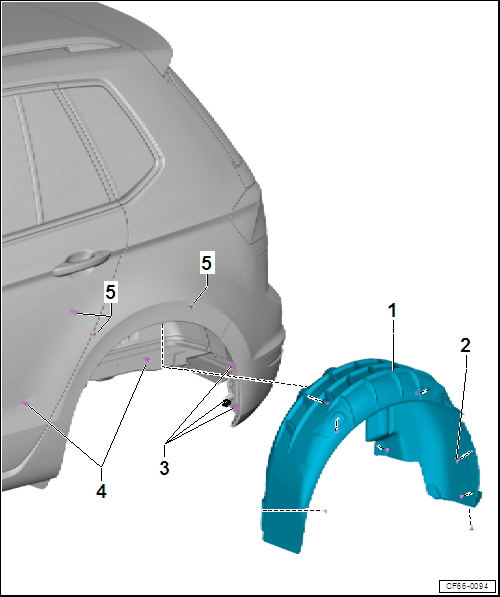

CF66-0094
1 -  后轮罩板
q   PP/EPDM 材质
q   拆卸和安装 → Kapitel
2 -  螺栓
q   每边 8 个
q   2.0 Nm
3 -  锁紧螺母
q   每侧 3 个，在保险杠上
4 -  膨胀螺母
q   每边 2 个
5 -  膨胀螺母
q   每边 3 个
q   不透气的
achtung image   注意！
检查气密式膨胀螺母是否损坏，必要时更换。
气密式膨胀螺母防止废气进入内部空间，所以损坏时必须更换。

门槛盖板 - 装配一览

hinweis  提示
图中显示的是左侧。右侧同理。

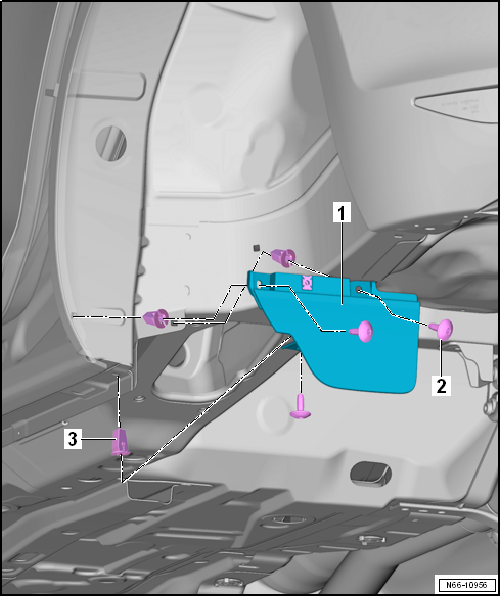

N66-10956
1 -  门槛盖板
q   拆卸：
q   松开后轮罩板 → Kapitel。
q   拧出螺栓-2-，并向下取出门槛盖板。
q   安装：
hinweis  提示
检查膨胀螺母是否损坏，必要时予以更换。
q   定位门槛盖板并用螺栓拧紧。
2 -  螺栓
q   3 个
q   2.0 Nm
3 -  膨胀螺母
q   3 个
