尺寸说明 - 行李箱盖上的字标
hinweis  提示
安装字标时，注意装配说明 → Kapitel。

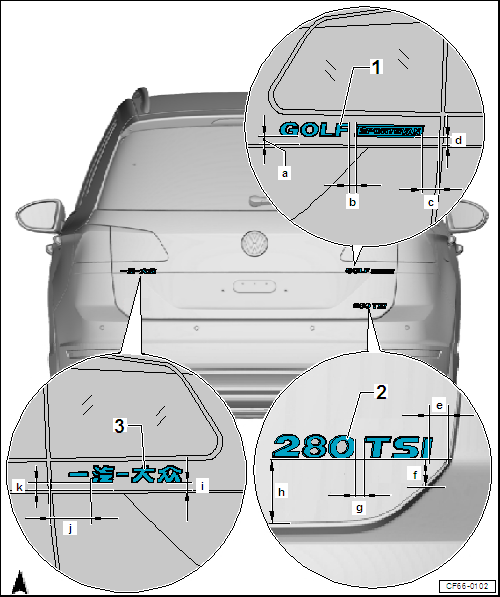

CF66-0102
1 -  字标
q   型号名称
q   高度尺寸-a-：11.5 mm，从行李箱盖棱角线到字标下边缘的距离
q   字标间距尺寸-b-：9.3 mm，从字标-GOLF-的后部边缘到字标-SPORTSVAN-的前部边缘的距离
q   侧面尺寸-c-：19.9 mm，从行李箱盖侧面边缘到字标外缘的距离
q   高度尺寸-d-：11.7 mm，从行李箱盖棱角线到字标下边缘的距离
2 -  字标
q   发动机配置名称
q   根据发动机的配置字标有细微的差别
q   侧面尺寸-e-：22.3 mm，从行李箱盖侧面边缘到字标外缘的距离
q   高度尺寸-f-：25.4 mm，从字标下边缘垂直到行李箱盖的边缘
q   字标间距尺寸-g-：6.3 mm，从字标-280-的后部边缘到字标-TSI-的前部边缘的距离
q   高度尺寸-h-：59.0 mm，从字标下边缘垂直到行李箱盖的边缘
3 -  字标
q   品牌名称
q   高度尺寸-i-：10.1 mm，从行李箱盖棱角线到字标下边缘的距离
q   侧面尺寸-j-：49.8 mm，从行李箱盖侧 面边缘到字标外缘的距离
q   高度尺寸-k-：9.6 mm，从行李箱盖棱角线到字标下边缘的距离
