拆卸和安装天线模块-R108-/-R109-
所需要的专用工具和维修设备

t  扭矩扳手 - V.A.G 1783-
左侧天线模块 - R108- 位于行李箱盖左侧上。
右侧天线模块 - R109- 位于行李箱盖右侧上。
hinweis  提示
t  拆卸和安装的描述针对左侧天线模块 - R108-。
t  右侧天线模块 - R109-拆卸和安装方法与之相似。
拆卸
–  关闭点火开关和所有用电器，并拔下点火钥匙。
–  拆卸行李箱盖上部饰板
→ 修理组： 70
。
  W00-11189
–  解锁并分开 左侧天线模块 - R108--1- 上的电气插头连接 -箭头-。
  N91-12128

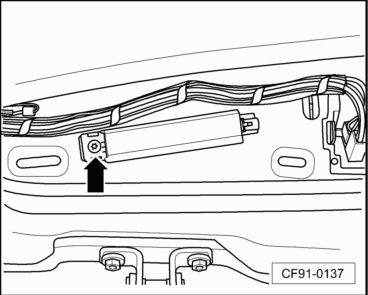

–  松开左侧天线模块 - R108--1-上的螺栓 -箭头-。
  CF91-0137

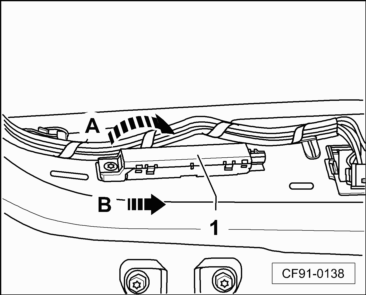

–  沿-箭头A-方向拉出带固定板的左侧天线模块 - R108--1-。
–  左侧天线模块 - R108--1-沿-箭头B-方向推动并取出。
安装
安装以相反顺序进行，同时必须注意以下事项：
  CF91-0138
拧紧力矩
部件 拧紧力矩
左侧天线模块 - R108-的螺栓 2Nm
