从翻转式徽标内拆卸和安装倒车摄像头壳体和回转电机
所需要的专用工具和维修设备

t  扭矩扳手 - V.A.G 1783-
拆卸
–  从行李箱盖上拆卸带倒车摄像头壳体和翻转电机的翻转徽标 → Kapitel 。
  W00-11189
–  松脱电气插头连接 -5-。
–  旋出螺栓-箭头-。
–  将倒车摄像头壳体 -2- 连同翻转电机 -3- 从翻转徽标内 -4- 取出。
安装
安装以相反顺序进行，同时必须注意以下事项：
achtung image   注意！
泄漏危险。
t  密封件扭曲或者定位错误会引起液体渗入行李箱的危险。
t  在安装密封件时检查是否损坏，安装位置是否正确。
–  检查倒车摄像头壳体与翻转徽标之间的密封件，并确保它们不脱落或扭曲。

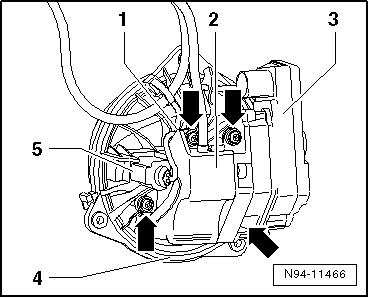

  N94-11466
–  将翻转电机电线装入倒车摄像头壳体 -2- 的导线导向件中。
–  将倒车摄像头壳体 -2- 连同翻转电机 -3- 装入翻转徽标 -4-内。
achtung image   注意！
翻转机构有卡止的危险。
t  很难够到的翻转电机紧固螺栓 -右下箭头- 在安装时可能会掉到倒车摄像头壳体-2-中。
t  为拧入螺栓-箭头-，转动翻转徽标使翻转电机-3-朝向下方。
–  拧紧螺栓-箭头-。
–  将带倒车摄像头壳体和翻转电机的翻转徽标安装到行李箱盖上 → Kapitel 。
拧紧力矩
t  → Kapitel „装配一览 - 倒车影像系统“
