拆卸和安装手套箱（自 2018 年 10 月起）
所需要的专用工具和维修设备

t  扭矩扳手 -V.A.G 1783-
拆卸
–  拆卸副驾驶员侧仪表板侧面盖板 → Kapitel 。
–  如果存在，拆卸电子通讯信息设备 1 控制单元 -J794-
→ 修理组： 91
。
  W00-11189

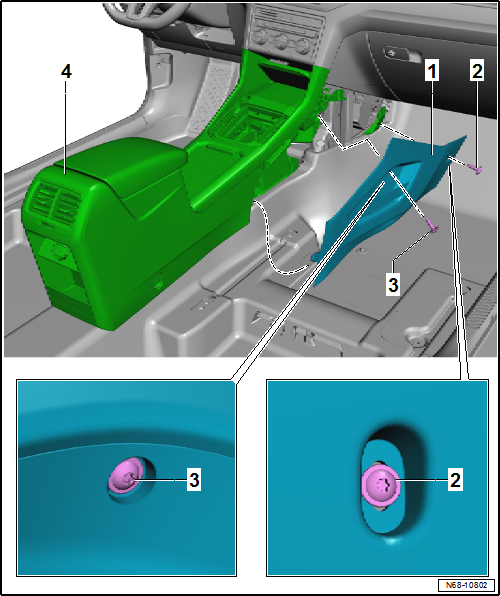

N68-10802
–  旋出前部螺栓-2-。
–  旋出后部螺栓-3-。
–  从中控台-4-中脱出并取下副驾驶员中控台脚部空间饰板-1-。


–  旋出螺栓-2-。
  N68-10804

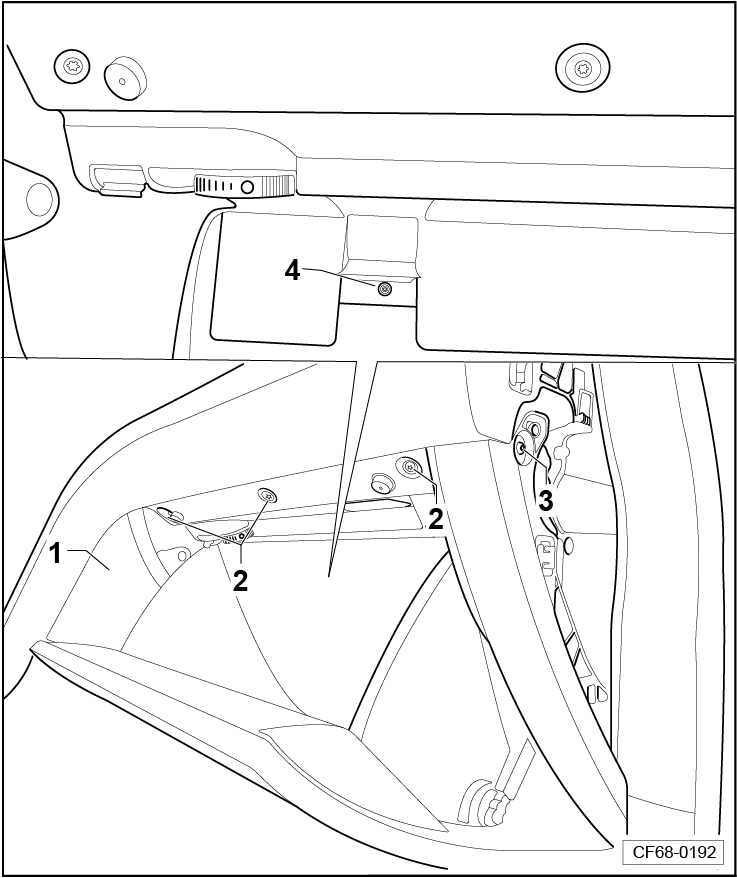

CF68-0192
–  打开手套箱盖板。
–  旋出手套箱-1-侧面的螺栓-3-。
–  旋出螺栓-2-。
–  将手套箱盖板置于保养位置 → Kapitel。
–  旋出螺栓-4-。
–  脱开卡子并将手套箱-1-从仪表板上松开并取下，直至可以够到手套箱冷却装置的软管。
–  从手套箱上拔下手套箱冷却装置的软管。
–  脱开手套箱上现有的电气插头连接和线束卡夹。
hinweis  提示
必要时，拍照片或画草图记录线束走向和位置。
–  将线束从手套箱穿出，并取下手套箱。

安装
hinweis  提示
安装前先检查所有紧固元件是否丢失损坏，必要时予以更换。
–  将手套箱冷却装置的软管与手套箱连接。
–  连接手套箱的现有电气插头连接，并用卡夹固定线束。
其它安装步骤大体以相反顺序进行。
拧紧力矩
t  → Kapitel „装配一览 - 手套箱（自 2018 年 10 月止）“

部件 拧紧力矩
中控台脚部空间饰板 1.5 Nm
