拆卸和安装遮阳板
hinweis  提示
仅描述驾驶员侧遮阳板的拆卸和安装步骤，副驾驶员侧的拆卸和安装步骤大体相同。
所需要的专用工具和维修设备

t  解锁钳 -VAS 6427-
拆卸
–  向前翻转遮阳板。
有损坏部件表面的危险。
t  如果使用撬起工具，必须用常用胶带粘接部件的表面。
  W00-11538

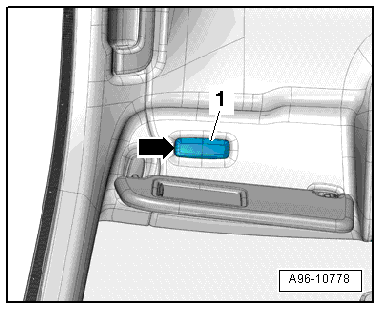

–  根据导线长度，将化妆镜照明灯-1-，从车顶内饰上脱出。
–  脱开电气插头连接。
  A96-10778

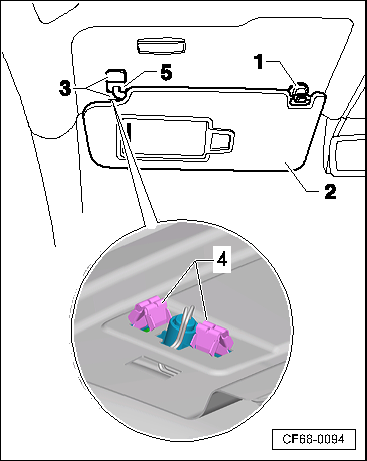

–  将遮阳板-2-从遮阳板中央支座-1-上脱开。
–  打开遮阳板支座-5-的盖罩-3-。
hinweis  提示
执行下列操作步骤时必须注意，解锁钳 -VAS 6427- 应置于固定夹中心。
–  用解锁钳 -VAS 6427- 从车身托架中脱开遮阳板支座-5-的前部固定夹-4-。
–  保持固定夹不会重新卡止。
–  用解锁钳 -VAS 6427- 从车身托架中脱开遮阳板支座-1-的后部固定夹-3-。
–  从车身托架中取出遮阳板-2-和遮阳板支座-5-，并根据导线长度从车身托架中脱出遮阳板-2-。
achtung image   注意！
t  成型顶篷极易弯折。
t  成型顶篷一旦弯折，必须更换。
–  必要时，拆卸车顶把手 → Kapitel
–  向前拉粘接在成型顶篷上的线束，脱开电气插头连接并取下遮阳板。
hinweis  提示
如果向前拉时线束断裂，则必须降下成型顶篷，用线束维修套件 -VAS 1978 B- 进行维修。
安装
hinweis  提示
安装前先检查所有紧固元件是否丢失损坏，必要时予以更换。
–  用泡沫塑料胶带缠绕电气插头连接。
–  用一根手指勾住化妆镜照明灯的开口略微向下移动成型顶篷。
achtung image   注意！
t  成型顶篷极易弯折。
t  成型顶篷一旦弯折，必须更换。
–  向后将成型顶篷和车顶横梁之间的电气插头连接推动大约 6 cm。
–  将遮阳板支座的前部固定夹卡入车身托架中。
–  将遮阳板支座的后部固定夹卡入车身托架中。
–  检查这两个固定夹是否完全卡入在车身中。
其余的安装大体以倒序进行。
  CF68-0094
