拆卸和安装中控台支架、角形固定件和换档机构缓冲块
所需要的专用工具和维修设备

t  扭矩扳手 -V.A.G 1783-
拆卸
中控台前部支架
hinweis  提示
仅描述驾驶员侧中控台前部支架的拆卸和安装步骤，副驾驶员侧的拆卸和安装步骤大体相同。
–  拆卸中控台脚部空间饰板 → Kapitel 。
  W00-11189
–  将中控台前部支架-2-区域的底板垫压向一侧。
–  脱开并取下中控台前部支架-2-上的盖板-1-。
–  向上从通道-3-上取下中控台前部支架-2-。
角形固定件和换档机构缓冲块
–  拆卸中控台 → Kapitel 。
  N68-10722
–  旋出换挡机构后方的螺栓-1-。
–  旋出换档机构前方的螺栓-2-。

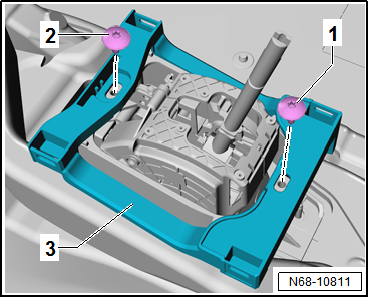

  N68-10811
–  脱开固定卡并将角形固定件-1-从换挡机构缓冲块-2-中拉出。
–  拆卸前部中控台出风口空气导管通道
→ 修理组： 87
。
–  将线束固定卡从换档机构缓冲块-2-上取下。
  N68-10815
–  旋下 4 个螺母-1-。
–  取下换档机构缓冲块-2-。
安装
安装大体以倒序进行。
hinweis  提示
安装前先检查所有紧固元件是否丢失损坏，必要时予以更换。
拧紧力矩
t  → Kapitel „装配一览 - 中控台（自 2018 年 10 月止）“

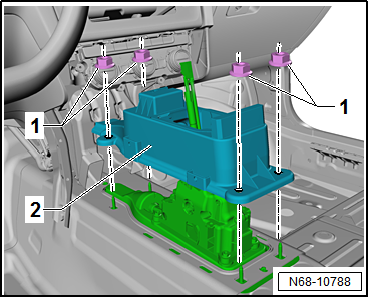

  N68-10788
