拆卸和安装带安全带拉紧器的三点式安全带

拆卸

注意！

t	遵守燃爆式部件的安全规定 → Kapitel。

t	注意爆燃式部件的废弃处理规定 → Kapitel。

–	在点火开关已打开的情况下断开蓄电池接地线 → 电气装置; 修理组：27 。

–	拆卸后窗台板支撑板 → Kapitel。

–	拆下车顶密封条 → Kapitel。

–	拆卸 C 柱饰板 → Kapitel。

–	拆下后排外侧安全带端部金属件 → Kapitel。

注意！

静电放电可能导致安全气囊被意外触发。因此装配工在脱开点火导线和接地线前必须释放静电。可通过接触车身或者车门锁芯来放电。

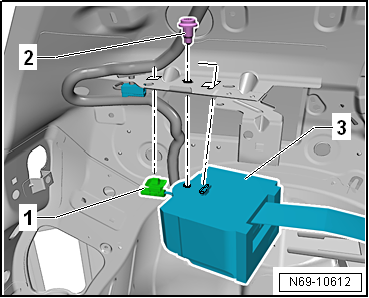

–	脱开电线束并松开插头 -1-。

–

旋出螺栓 -2-。

–	从托架中取出安全带自动回卷装置 -3-。

安装

注意！

t	遵守燃爆式部件的安全规定 → Kapitel。

t	进行与燃爆式部件有关的工作（例如连接电插头）前，相关人员必须“消除静电”。例如可以轻轻触摸车门闭锁楔。

安装以倒序进行，同时要注意以下几点：

–	如果因发生事故而拆卸安全带系统的部件，必须更换安全带系统的螺栓。

提示

注意，应将电插头一直推入到限位位置，并能听到卡止声为止。

注意！

必须在点火开关已打开的情况下连接蓄电池。如果对爆燃式部件（例如安全气囊、安全带拉紧器）的维修不正确，可能会导致在连接蓄电池后意外地触发这些部件。连接蓄电池时车内不允许有人。

–	在点火开关已打开的情况下连接蓄电池接地线 → 电气装置; 修理组：27 。

注意！

如果在重新连接蓄电池后点火开关没有接通“组合仪表上的指示灯未亮起”，则只能由坐在调至最靠后的驾驶员座椅上的人来接通点火开关（钥匙/按键）。

拧紧力矩

t	→ Kapitel „装配一览 - 后部中间三点式安全带“
