拆卸和安装带引爆装置的安全气囊单元

所需要的专用工具和维修设备

t	长约 100 mm 的通用型 Torx 螺丝刀 T25

拆卸

注意！

t	遵守燃爆式部件的安全规定 → Kapitel。

t	遵守燃爆式部件的废弃处理规定 → Kapitel。

–	必要时，拆卸转向柱上饰板 → Kapitel。

–	转动方向盘，使方向盘背面的开口正好朝上。

提示

针对下述操作建议使用适当的后视镜，以便于发现锁止卡。

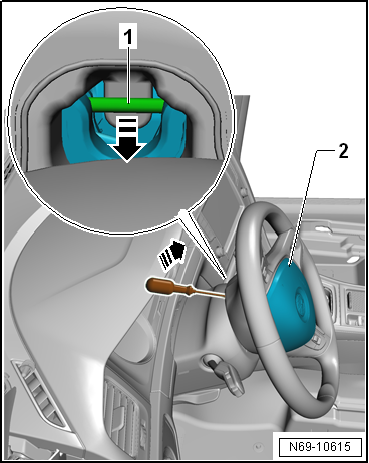

–	使用一把长约 100 mm 的 Torx 螺丝刀 T25 沿-箭头-方向解锁驾驶员侧安全气囊-2-的锁止卡-1-。

提示

使用小型一字螺丝刀可能会损坏导线。

–	旋转方向盘 180°并在方向盘的相对侧重复该操作。

–	重新将方向盘置于中间位置（车轮位于正前打直位置）。

–	接通点火开关后断开蓄电池接地线 → 修理组： 27 。

注意！

在操作爆燃式部件前（例如脱开电气插头连接），操作人员必须先释放自身静电。例如可以轻触车门锁止楔。

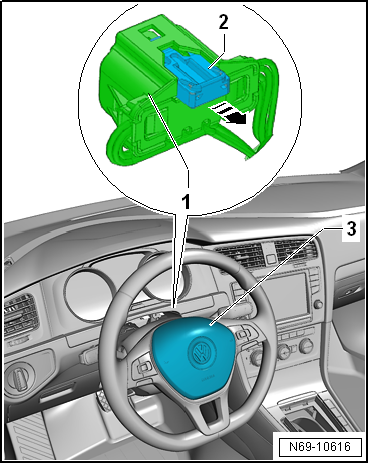

–	从方向盘上略微脱开驾驶员侧安全气囊-3-。

–	沿-箭头-方向拔出插头锁止装置-2-并向下压，脱开电气插头连接-1-。

–	带多功能方向盘的装备类型：脱开电气插头连接。

注意！

放置安全气囊时让软垫侧朝上。

安装

注意！

t	遵守燃爆式部件的安全规定 → Kapitel。

t	在操作爆燃式部件前（例如连接电气插头连接），操作人员必须先释放自身静电。例如可以轻触车门锁止楔。

安装大体以倒序进行，同时请注意下列事项：

提示

t	请注意，电气插头连接应被推至限位位置并听到卡止声。

注意不得夹住导线。

–

连接电气插头连接。

–	将电气插头连接压入至方向盘的凹口中以便固定。

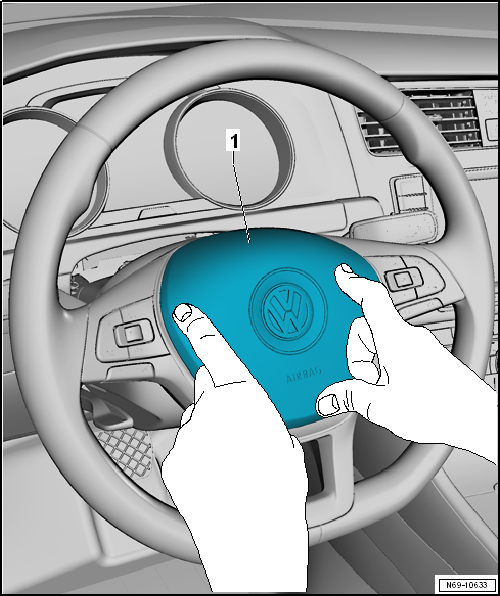

–	将驾驶员侧安全气囊-1-置于方向盘中并用双手按压边缘，直至听到卡止声。

注意！

必须在点火开关接通状态下连接蓄电池。如果对燃爆式部件（例如安全气囊、安全带拉紧器）的维修不正确，可能导致连接蓄电池后意外触发乘员保护系统。连接蓄电池时车内不得有人员逗留。

–	接通点火开关后连接蓄电池接地线 → 修理组： 27 。

注意！

如果在重新连接蓄电池后点火开关没有接通“组合仪表上的指示灯未亮起”，则只能由坐在调至最靠后的驾驶员座椅上的人来接通点火开关（钥匙/按键）。

–	查询安全气囊控制单元故障存储器并予以清除，因为脱开电气插头连接可能会导致生成故障记录 → 车辆诊断测试器。

拧紧力矩

t	→ Kapitel „装配一览 - 驾驶员侧安全气囊“
