拆卸和安装安全气囊单元
拆卸
achtung image   注意！
t  遵守处置燃爆式部件的安全规定 → Kapitel。
t  遵守燃爆式部件的处置规定 → Kapitel。
t  注意安全气囊与仪表板的匹配 → 电子备件目录“ETKA”。
–  在点火开关接通的情况下断开蓄电池接地线
→ 修理组：27
。
–  拆卸手套箱 → Kapitel。
achtung image   注意！
维修人员在处置燃爆式部件之前（例如，脱开电气连接）须释放自身静电。例如：可以短暂地触摸车身或车门张紧楔等。

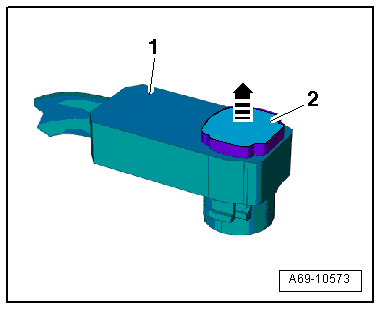

–  沿-箭头-方向从插头-1-上脱出插头锁止装置-2-。
  A69-10573

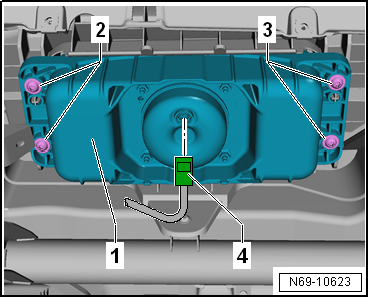

–  将插头-4-从副驾驶员侧安全气囊引爆装置上拔下。
–  旋出螺栓-2-和-3-，并向下取下副驾驶员侧安全气囊-1-。
achtung image   注意！
将安全气囊放置在一边，使得软垫朝上。
安装
hinweis  提示
在安装新螺栓前，必须清洁仪表板中螺栓和螺母的螺纹。
achtung image   注意！
t  遵守处置燃爆式部件的安全规定 → Kapitel。
t  维修人员在处置燃爆式部件之前（例如，连接电气插头）须释放自身静电。例如：可以短暂地触摸车身或车门张紧楔等。
t  注意安全气囊与仪表板的匹配 → 电子备件目录“ETKA”。
  N69-10623

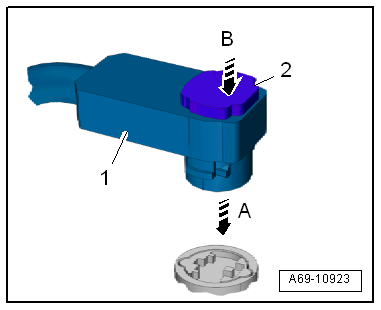

–  沿-箭头 A-方向将插头-1-插入副驾驶员侧安全气囊引爆装置1 -N131- 中至限位位置。
–  沿-箭头 B-方向压入插头锁止装置-2-，锁止插头-1-。
安装大体以倒序进行，同时注意下列事项：
hinweis  提示
t  确保电气插头被完全推入并听到卡止的声音。
t  注意不要夹住导线。
achtung image   注意！
必须在点火开关接通的状态下连接蓄电池。如果对燃爆式部件（例如，安全气囊，安全带拉紧器）的维修不正确，连接蓄电池后可能会触发乘员保护系统。连接蓄电池时，要确保车内没有人员逗留。
–  在点火开关接通的情况下连接蓄电池接地线
→ 修理组：27
。
achtung image   注意！
如果在重新连接蓄电池后点火开关没有接通“组合仪表上的指示灯未亮起”，则只能由坐在调至最靠后的驾驶员座椅上的人来接通点火开关（钥匙/按键）。
hinweis  提示
如果安装后安全气囊指示灯 -K75- 显示有一个故障，必须读取故障，删除故障，然后再一次读取故障 → 车辆诊断测试器。
拧紧力矩
t  → Kapitel „装配一览 - 副驾驶员侧安全气囊“
  A69-10923
